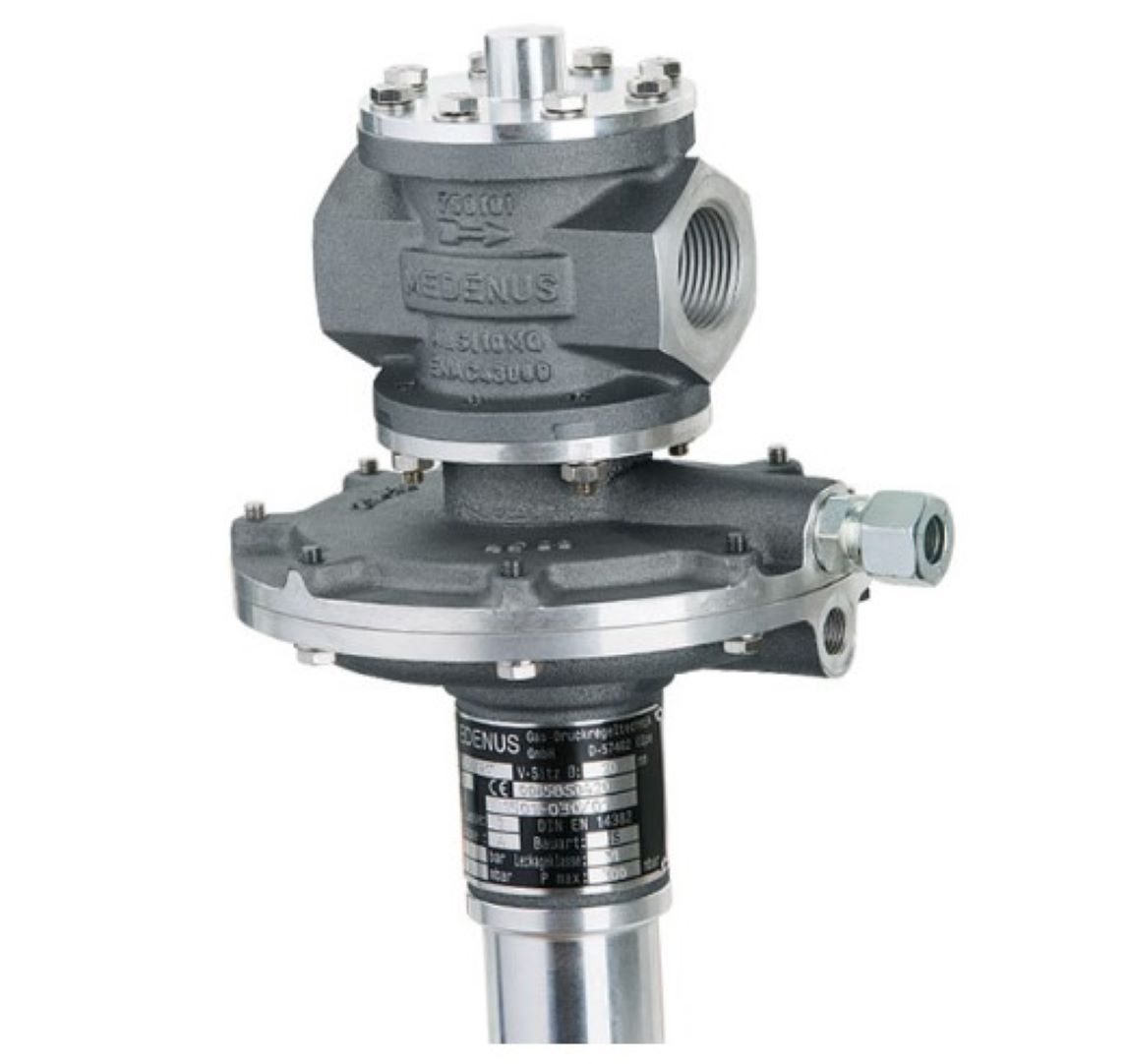

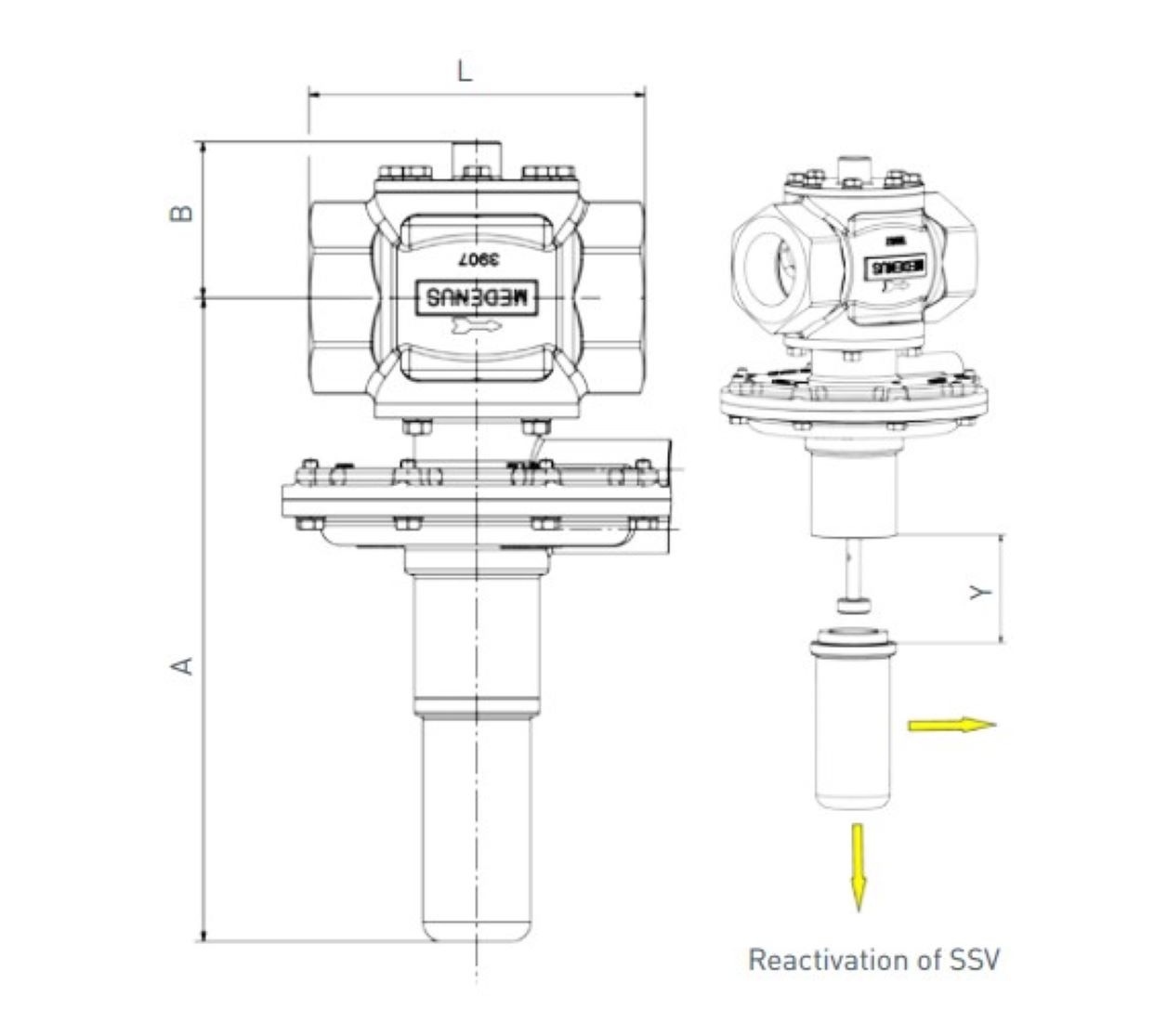

Van đóng mở Medenus S 50 | SAFETY SHUT-OFF VALVES MEDENUS S 50

1/ Van đóng mở Medenus S 50

Van ngắt an toàn S 50 sẽ tắt dòng khí khi áp suất đầu ra trong phần điều chỉnh vượt quá hoặc giảm xuống dưới một áp suất đáp ứng nhất định. Cuối cùng, áp suất đầu ra cần giám sát được chuyển đến thiết bị điều khiển SSV thông qua một đường đo riêng biệt. Là một chức năng của sự thay đổi áp suất, màng ngăn trong thiết bị điều khiển được nâng lên hoặc hạ xuống. Khi áp suất đầu ra trong phần điều chỉnh giảm xuống dưới điểm tắt bên dưới hoặc vượt quá điểm tắt bên trên, ổ cắm công tắc được kết nối với màng ngăn SSV sẽ di chuyển đến vị trí nhả tương ứng, các viên bi của cơ cấu gài sẽ nhả ra. Trục vít SSV và lò xo đóng sẽ ép tấm van SSV vào đế van. Bộ truyền động SSV tắt dòng khí kín khí. SSV chỉ có thể được mở bằng tay và được sử dụng ở vị trí mở. Để làm như vậy, áp suất đầu ra tại điểm đo phải được hạ xuống dưới áp suất phản hồi trên hoặc tăng lên trên áp suất phản hồi dưới ít nhất bằng lượng chênh lệch tái hấp thụ (Δp).
SSV có thể, trừ khi có quy định khác trong luật pháp quốc gia cụ thể, được sử dụng trong loại chức năng A (có bảo vệ chống vỡ cơ hoành) hoặc B (không có bảo vệ chống vỡ cơ hoành).
Ngoài ra còn có tùy chọn sử dụng màn hình từ xa cho vị trí SSV “ĐÓNG” và nhả thủ công và từ xa khi cấp nguồn hoặc trong trường hợp mất điện.

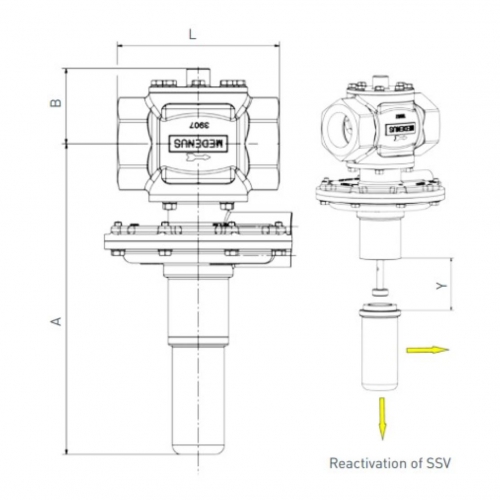

2/ SAFETY SHUT-OFF VALVE MEDENUS:

Example:

w = 380 ∙ Qn / (DN² ∙ pabs)

Note: The factor 380 refers to an operating gas temperature from approx. 15°C to 20°C. For other temperatures, the velocity must be corrected as follows: wcorr = w ∙ (tgas + 273.15) / 290

Recommended max. gas velocity at the inlet flange: 50 - 70 m/s Lower value for redirections upstream of the SSV

Inlet and outlet nominal width of the pipeline according to the selected device: 25 mm

Qn = 70m³/h pu / (pd ) = 5 bar

wu = 380 ∙ 70 / (25² ∙ 6) = 7.1 m/s

>>>> Datasheet S50

3/ Model sản phẩm Medenus:

R 51 Gas pressure regulator

R 100 Gas pressure regulator

R 100 UD Vacuum regulator

R 100 U rotary regulator

S 50   SAFETY SHUT-OFF VALVE
