Chi tiết sản phẩm

  • Thiết bị đo lưu lượng khí Gas công nghiệp FT4A - Fox Instrument

  • Mã SP:
  • Giá : Liên hệ

  • Mã sản phẩm:FT4A

    Xuất sứ: USA

    Liên hệ tư vấn: 0917.943.068
    Email: chien@tmpvietnam.com

    Công Ty TNHH và DV Tăng Minh Phát là nhà phân phối chính thức của hãng Fox Instrument tại việt nam, chuyên cung cấp các thiết bị đo lường hãng Fox Instrument tại Việt Nam,Fox Instrument Việt Nam

Thiết bị đo lưu lượng khí Gas công nghiệp FT4A - Fox Instrument

1. Mô tả chung về thiết bị đo lưu lượng khí gas công nghiệp FT4A

a. Chức Năng:

Thiết bị đo lưu lượng khí Gas công nghiệp FT4A

Inline, Remote
Công nghệ DDC-Sensor ™
Menu chọn khí Gas-SelectX®
Xác nhận hiệu chuẩn CAL-V ™
Cuộn xuống để biết thêm các tính năng / lợi ích!

b. Ứng dụng:

Thiết bị đo lưu lượng khí Gas công nghiệp FT4A

Máy tách khí
Nhà máy điện
VRU (Đơn vị phục hồi hơi)
Hoàn thành xanh

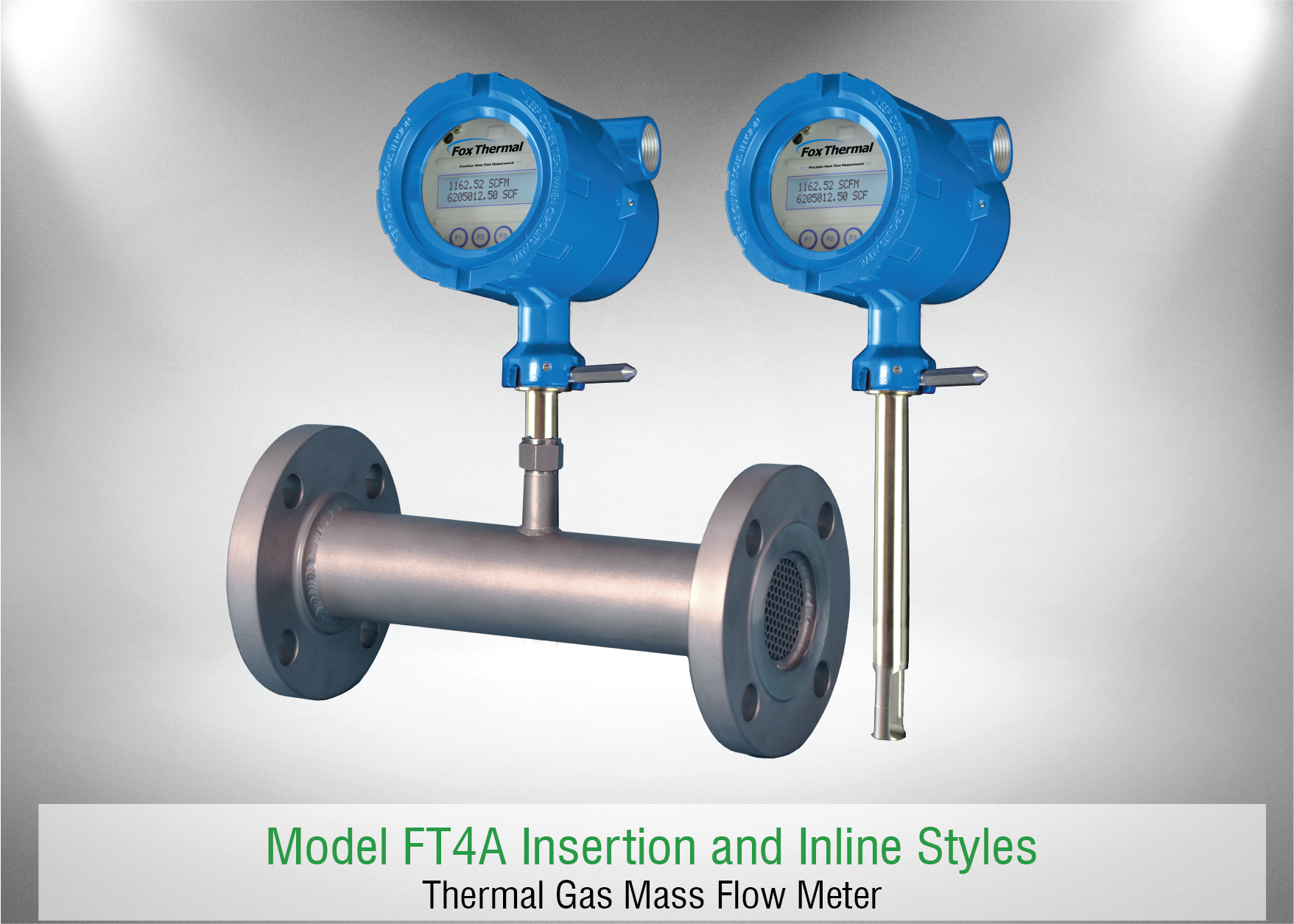

Fox Thermal Model FT4A Flow Meter

Thiết bị đo lưu lượng khí Gas công nghiệp FT4A

2. Đặc tính kỹ thuật thiết bị đo lưu lượng gas công nghiệp FT4A

a. Tính năng:

Thiết bị đo lưu lượng khí Gas công nghiệp FT4A

Các tính năng phổ biến cho Đồng hồ đo lưu lượng FT4A của Fox Heat Model:
Các biện pháp xử lý tốc độ dòng khí / tổng và nhiệt độ
Đầu dò chèn (đối với ống 1,5 "- 70"); Các dòng chảy nội tuyến có đầu NPT (ống "- 3"); Inline 150 lb. & 300 lb. Các thân dòng có mặt bích (ống "- 6")
Được trang bị DDC-Sensor ™ thế hệ 2 (Điều khiển kỹ thuật số trực tiếp)
Menu chọn khí mở rộng Gas-SelectX®. Chọn từ danh sách hỗn hợp khí / khí có sẵn để đo lưu lượng. Hiệu chuẩn theo dõi NIST
Một đầu ra 4-20mA tiêu chuẩn tỷ lệ thuận với tốc độ dòng chảy khối; Tùy chọn giao tiếp HART
Đầu ra thứ hai có thể được đặt hàng cho xung / báo động hoặc Modbus RTU (RS485)
Tùy chọn hiển thị trên bảng và bảng cấu hình
Nhấp vào tab Phê duyệt cho Mẫu phê duyệt của Cơ quan FT4A.
Xác nhận hiệu chuẩn với tính năng CAL-V ™.
Kết nối USB là chuẩn (Phần mềm FT4A View ™ miễn phí)
Phạm vi đo rộng
Độ chính xác của dòng chảy đối với không khí: ± 1% R ± 0,2% FS; Độ chính xác của dòng chảy đối với các loại khí khác: ± 1,5% R ± 0,5% FS
10-30 VDC trong vỏ bọc địa phương

b. Thông số kỹ thuật

Technical Specifications
Fox Thermal Model FT4A Thermal Mass Flow Meter & Temperature Transmitter
Performance Specs
Type
Insertion
Inline
Flow Accuracy:
Air: ± 1% of reading ± 0.2% of full scale.
Other Gases: ± 1.5% of reading ± 0.5% of full scale.
Accuracy specification applies to customer's selected flow range
Straight, unobstructed pipe requirement:
15 diameters upstream; 10 downstream.
8 diameters upstream; 4 downstream.



Flow Repeatability:
± 0.2% of full scale
Flow Response Time:
0.8 seconds (one time constant)
Temperature Accuracy:
± 1° F (± 0.6° C)
Calibration:
Factory Calibration to NIST-traceable standards
CAL-V™: In situ, operator-initiated calibration validation
Operating Specs
Type
Insertion
Inline
Flow Units (field selectable):
SCFM, SCFH, NMPS, NM3/M, NM3/H, NM3/D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SM3/M, SM3/D, SM3/H, LB/S, LB/M, LB/H, LB/D, KG/S, KG/M, KG/H, SLPM, SFPM, MT/H
Flow Rates:
15 to 60,000 SFPM (0.07 to 283 NMPS)
Turndown:
up to 1000:1; 100:1 typical
Flow Ranges:
Pipe Size SCFM MSCFD NM³/HR
1.5" (40mm) 0 - 840 0 - 1,220 0 - 1,325
2" (50mm) 0 - 1,400 0 - 2,020 0 - 2,210
2.5" (63mm) 0 - 2,000 0 - 2,880 0 - 3,150
3" (80mm) 0 - 3,100 0 - 4,440 0 - 4,890
4" (100mm) 0 - 5,300 0 - 7,650 0 - 8,360
6" (150mm) 0 - 12,000 0 - 17,340 0 - 18,930
8" (200mm) 0 - 20,840 0 - 30,020 0 - 32,870
10" (250mm) 0 - 32,800 0 - 47,250 0 - 51,740
12" (300mm) 0 - 46,600 0 - 67,180 0 - 73,500
Pipe Diameter SCFM MSCFD NM³/HR
0.75" (20mm) 0 - 220 0 - 320 0 - 350
1" (25mm) 0 - 360 0 - 520 0 - 570
1.25" (32mm) 0 - 625 0 - 900 0 - 990
1.5" (40mm) 0 - 840 0 - 1,220 0 - 1,325
2" (50mm) 0 - 1,400 0 - 2,020 0 - 2,210
2.5" (63mm) 0 - 2,000 0 - 2,880 0 - 3,150
3" (80mm) 0 - 3,100 0 - 4,440 0 - 4,890
4" (100mm) 0 - 5,300 0 - 7,650 0 - 8,360
6" (150mm) 0 - 12,000 0 - 17,340 0 - 18,930
Note: To determine if the FT4A will operate accurately in other pipe sizes, divide maximum flow rate by the pipe area. The application is acceptable if the resulting velocity is within the velocity range above.
Note: Consult factory for flow ranges above those listed. Inline meters above 5,000 SCFM (7,900 NM3/H) air may require third party calibration.
Gas Pressure (max):
w/o Retractor: 740 psig (51.02 barg)
with Retractor: 150 psig (10.3 barg)


316 SS inline w/NPT ends: 300 psig (20 barg)
316 SS inline w/150lb flanges: 230 psig (16 barg)
CS inline w/NPT ends: 300 psig (20 barg)
CS inline w/150lb flanges: 285 psig (20 barg)
Check with factory for higher pressure options.
NOTE: When teflon ferrule option ordered, gas pressure is 60psig (4.1 barg) maximum.
Relative Humidity:
90% RH maximum; non-condensing
Temperature:
DDC-Sensor™: -40 to 250°F (-40 to 121°C)
Enclosure: -40 to 158°F (-40 to 70°C)
*Note: Display dims below -4°F (-20°C); function returns once temperature rises again.
Input Power:
Input power: 12 to 28VDC, 6 watts max. (CE requirement)
Full input power input range: 10 to 30VDC, 6 watts maximum.
Inputs/Outputs
  • All outputs and communication circuits are galvanically isolated.
  • Standard 4-20mA output proportional to the flow rate; fault indication per NAMUR NE43; HART communication option.
  • The second output can be ordered for pulse/alarm or Modbus RTU (RS485).
  • Isolated pulse output: 5 to 24VDC, 10mA max, 0 to 100Hz for flow.
  • The pulse output can be used as an isolated solid state output for alarms.
Port:
Mini USB communication port is standard.
Software:
The free PC-based software tool - FT4A View™ - provides complete configuration, remote process monitoring, and data logging functions.
Optional serial communication:
Modbus RTU (RS485) (when no pulse output has been ordered).
4-20mA and Pulse Verification:
Simulation mode used to align 4-20mA output and pulse output (if ordered) with the input to customer’s PLC/DCS.
Physical Specs
Type
Insertion
Inline
Sensor Material:
316 stainless steel standard.
Enclosure:
NEMA 4, Aluminum, dual conduit entries with ¾" FNPT.
Retractor Assemblies:
150 psig (10.3 barg) max.

N/A
Installation:
Fox Thermal-supplied compression fitting connects to customer-supplied 1" female coupling welded to pipe.
Compression fitting included with flow body.


c. Tiêu chuẩn:

FT4A Approvals

CE: Approved

  • EMC Directive; 2014/30/EU
  • Emissions and Immunity Testing: EN61326-1:2013

FM (U.S.) and FMc (Canada): Approved

  • Class I, Div. 1, Gps B, C, D;
  • Class II, Div. 1, Gps E, F, G;
  • Class III, Div. 1; T4, Ta = -40°C to 70°C;
  • Class I, Zone 1, AEx/Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; Type 4X, IP66/67

ATEX (FM16ATEX0013X): Approved

  • II 2 G Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; IP66/67
  • II 2 D Ex tb IIIC T135°C; Db Ta = -40°C to 70°C; IP66/67

IECEx (IECEx FMG 16.0010X): Approved

  • Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; IP66/67
  • Ex tb IIIC T135°C; Db Ta = -40°C to 70°C; IP66/67
Tài liệu:
Model FT4A Information to View and/or Download
Model FT4A Datasheet

FT4A Model Codes
