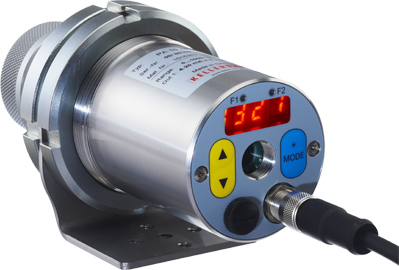

KELLER ITS CellaTemp PA 20 – Pyrometer 1 màu 250–2000°C, USB/RS‑485

Giới thiệu

CellaTemp PA 20 là pyrometer cố định của KELLER ITS, thiết kế cho đo nhiệt độ không tiếp xúc ở dải trung–cao. Trang chi tiết sản phẩm: Product page.

Đặc điểm nổi bật

• Dải đo có sẵn: 250–2000°C hoặc 350–2500°C (tùy phiên bản). User manual
• Phổ đo (spectral range): 1,1–1,7 µm – phù hợp cho bề mặt kim loại, gốm, thủy tinh nóng. User manual
• Ba phương pháp ngắm: qua ống kính (TTL), laser pilot và camera màu tích hợp. Product page
• Quang học tiêu cự chỉnh được, nhiều lựa chọn ống kính/đầu ngắm và phụ kiện công nghiệp. Accessories
• Giao tiếp và I/O cho PLC/DCS: USB, RS‑485, 2 ngõ ra analog 0/4–20 mA, 2 ngõ ra số Open‑Collector (có thể cấu hình làm ngõ vào). Product page User manual
• Phần mềm CellaView để cấu hình, ghi và phân tích dữ liệu. Software

Bảng thông số kỹ thuật chính

Phiên bản, ống kính & phương pháp ngắm

• Phương pháp ngắm: TTL, laser, camera màu (chọn theo ứng dụng). User manual
• Quang học/ống kính: tiêu chuẩn PZ 20.01, cận cảnh PZ 20.03, góc rộng PZ 20.05, tele PZ 20.06; có kính bổ sung PZ 20/O‑xx. Accessories
• Có biểu đồ Field of View riêng cho PA 20 để xác định kích thước điểm đo theo khoảng cách. User manual

Ứng dụng điển hình

• Đo nhiệt độ bề mặt kim loại, gốm, thủy tinh nóng chảy trong dải trung–cao. Product page

Lưu ý lựa chọn

• Với bề mặt kim loại sáng bóng ở nhiệt độ thấp (như nhôm 75–650°C), hãy cân nhắc chọn PA 28/PA 29 thay vì PA 20. Product page Product page
• Kiểm tra khoảng cách lắp đặt và kích thước điểm đo theo biểu đồ FOV của PA 20 để đảm bảo bao phủ mục tiêu. User manual

Kết nối PLC/DCS và phần mềm

• 2 ngõ ra analog 0/4–20 mA để đưa vào PLC/DCS; USB và RS‑485 cho cấu hình/ghi dữ liệu. Product page
• 2 ngõ ra số Open‑Collector 24 V (≤30 mA) có thể đổi chức năng thành ngõ vào (kích laser, reset bộ nhớ…). User manual
• Phần mềm CellaView miễn phí: cấu hình thông số, hiển thị và ghi dữ liệu. Software

Phụ kiện (chọn theo ứng dụng)

• Ống kính tiêu chuẩn/cận cảnh/góc rộng/tele; kính bổ sung PZ 20/O‑xx; vòng kẹp, mặt bích, gương lệch, nắp bảo vệ, cửa sổ thạch anh PA 20/I, jacket làm mát, air purge, giá đỡ… Accessories
• Tài liệu thấu kính bổ sung (Supplementary lenses). Accessories

Thông tin cần cung cấp khi báo giá

• Vật liệu/bề mặt, dải nhiệt độ làm việc, tốc độ quá trình.
• Khoảng cách lắp đặt và kích thước điểm đo yêu cầu.
• Điều kiện môi trường (nhiệt/ẩm, bụi, rung) và nhu cầu làm mát/air purge.
• Phương pháp ngắm mong muốn (TTL/laser/camera) và loại ống kính.
• Ngõ ra tín hiệu yêu cầu và giao tiếp (0/4–20 mA, USB/RS‑485).
• Phụ kiện/mounting, cửa sổ bảo vệ/quartz nếu cần.

FAQ

• PA 20 có đo tốt nhôm sáng bóng ở 100–200°C? Khuyến nghị dùng các model tối ưu cho kim loại sáng ở nhiệt thấp như PA 28/PA 29. Product page Product page
• PA 20 có những phương pháp ngắm nào? Qua ống kính (TTL), laser pilot hoặc camera màu tích hợp. User manual
• Có dùng được ngõ ra số làm ngõ vào? Có, các ngõ ra số Open‑Collector có thể cấu hình hoạt động như ngõ vào (ví dụ kích laser, reset). User manual
• Phần mềm nào để cấu hình và ghi dữ liệu? CellaView cho dòng CellaTemp PA. Software
• Điều kiện lắp đặt môi trường? 0–65°C, độ ẩm tối đa 95% RH (không ngưng tụ). User manual

Liên hệ

Liên hệ TMP Việt Nam để được tư vấn lựa chọn cấu hình và báo giá.
