  • Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

  • Mã SP:
  • Giá : Liên hệ

  • Mã sản phẩm:FT1

    Xuất sứ: USA

    Liên hệ tư vấn: 0917.943.068
    Email: chien@tmpvietnam.com

    Công Ty TNHH và DV Tăng Minh Phát là nhà phân phối chính thức của hãng Fox Instrument tại việt nam, chuyên cung cấp các thiết bị đo lường hãng Fox Instrument tại Việt Nam,Fox Instrument Việt Nam

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

1. Mô tả chung về Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

a. Chức Năng:

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

Kiểu xuất tin hiệu online & Inline
Công nghệ DDC-Sensor ™
Menu chọn khí Gas-SelectX®
Xác nhận hiệu chuẩn Zero CAL-CHECK®
Cuộn xuống để biết thêm các tính năng / lợi ích!

b. Ứng dụng:

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

Sục khí thải
Giám sát khí thiên nhiên
Giám sát khí tinh khiết
Giám sát khí sinh học

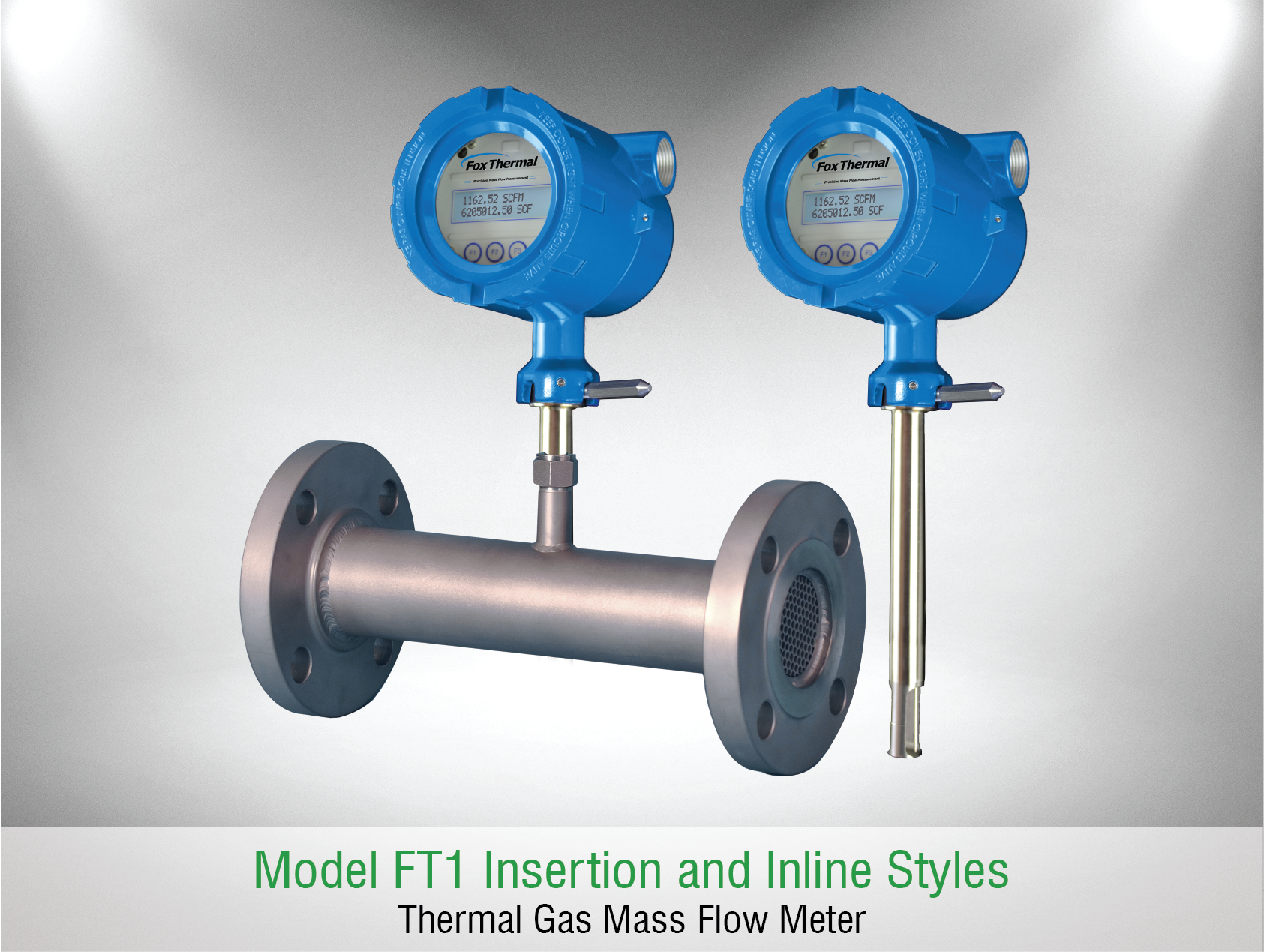

Fox Thermal Model FT1 Flow Meter

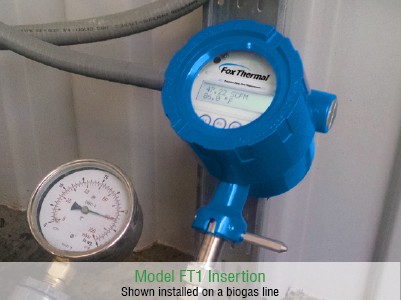

Fox Thermal Model FT1 Flow Meter

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

2. Đặc tính kỹ thuật Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

a. Tính năng:

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

Các tính năng phổ biến cho Đồng hồ đo lưu lượng FT1 của Fox Heat Model:
Các biện pháp xử lý tốc độ dòng khí / tổng và nhiệt độ
Đầu dò chèn (đối với ống 1,5 "- 70"); Các dòng chảy nội tuyến có đầu NPT (ống "- 3"); Các dòng chảy mặt bích 150 lb. (ống "- 6")
Được trang bị DDC-Sensor ™ (Điều khiển kỹ thuật số trực tiếp)
Menu chọn gas Gas-SelectX®. Chọn từ danh sách hỗn hợp khí / khí có sẵn để đo lưu lượng. Hiệu chuẩn theo dõi NIST
Một đầu ra 4-20mA tiêu chuẩn tỷ lệ thuận với tốc độ dòng chảy khối; Tùy chọn giao tiếp HART
Một đầu ra có thể lựa chọn cho xung / báo động, Modbus RTU (RS485) hoặc BACnet MS / TP (RS485)
Tùy chọn hiển thị trên bảng và bảng cấu hình
Nhấp vào tab Phê duyệt cho Mẫu phê duyệt Đại lý FT1.
Xác nhận hiệu chuẩn với tính năng Zero CAL-CHECK®.
Kết nối USB là chuẩn (Phần mềm FT1 View ™ miễn phí)
Phạm vi đo rộng
Độ chính xác của dòng chảy đối với không khí: ± 1% R ± 0,2% FS; Độ chính xác của dòng chảy đối với các loại khí khác: ± 1,5% R ± 0,5% FS
10-30 VDC trong vỏ bọc địa phương

Đồng hồ đo lưu lượng khí FT1 - Fox Instrument

b. Thông số kỹ thuật

Technical Specifications
Fox Thermal Model FT1 Thermal Mass Flow Meter & Temperature Transmitter
Performance Specs
Type
Insertion
Inline
Flow Accuracy:
Air: ± 1% of reading ± 0.2% of full scale.
Other Gases: ± 1.5% of reading ± 0.5% of full scale.
Accuracy specification applies to customer's selected flow range
Straight, unobstructed pipe requirement:
15 diameters upstream; 10 downstream.
8 diameters upstream; 4 downstream.



Flow Repeatability:
± 0.2% of full scale
Flow Response Time:
0.8 seconds (one time constant)
Temperature Accuracy:
± 1° F (± 0.6° C)
Calibration:
Factory Calibration to NIST-traceable standards
Zero CAL-CHECK®: In situ, operator-initiated calibration validation
Operating Specs
Type
Insertion
Inline
Flow Units (field selectable):
SCFM, SCFH, NMPS, NM3/M, NM3/H, NM3/D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SM3/M, SM3/D, SM3/H, LB/S, LB/M, LB/H, LB/D, Kg/S, Kg/M, Kg/Hr, SLPM, SFPM, MT/H
Flow Rates:
15 to 25,000 SFPM (0.07 to 120 NMPS)
Turndown:
up to 1000:1; 100:1 typical
Flow Ranges:
Pipe Size SCFM NM³/HR
1.5" (40mm) 0 - 354 0 - 558
2" (50mm) 0 - 583 0 - 920
2.5" (63mm) 0 - 830 0 - 1,200
3" (80mm) 0 - 1,280 0 - 2,020
4" (100mm) 0 - 2,210 0 - 3,480
6" (150mm) 0 - 5,010 0 - 7,910
8" (200mm) 0 - 8,680 0 - 13,700
10" (250mm) 0 - 13,600 0 - 21,450
12" (300mm) 0 - 19,400 0 - 30,600
Pipe Size SCFM NM³/HR
0.75" (20 mm) 0 - 93 0 - 146
1" (25 mm) 0 - 150 0 - 237
1.25" (32 mm) 0 - 260 0 - 410
1.5" (40 mm) 0 - 354 0 - 558
2" (50 mm) 0 - 538 0 - 920
2.5" (63 mm) 0 - 830 0 - 1,200
3" (80 mm) 0 - 1,280 0 - 2,020
4" (100 mm) 0 - 2,210 0 - 3,480
6" (150 mm) 0 - 2,500 0 - 3,950
Note: To determine if the FT4A will operate accurately in other pipe sizes, divide maximum flow rate by the pipe area. The application is acceptable if the resulting velocity is within the velocity range above.
Note: Consult factory for flow ranges above those listed. Inline meters above 5,000 SCFM (7,900 NM3/H) air may require third party calibration.
Gas Pressure (max):
740 psig (51 barg)



316 SS inline w/NPT ends: 300 psig (20 barg)
316 SS inline w/150lb flanges: 230 psig (16 barg)
CS inline w/NPT ends: 300 psig (20 barg)
CS inline w/150lb flanges: 285 psig (20 barg)
Check with factory for higher pressure options.
NOTE: When teflon ferrule option ordered, gas pressure is 60psig (4.1 barg) maximum.
Relative Humidity:
90% RH maximum; non-condensing
Temperature:
DDC-Sensor™: -40 to 250°F (-40 to 121°C)
Enclosure: -40 to 158°F (-40 to 70°C)
*Note: Display dims below -4°F (-20°C); function returns once temperature rises again.
Input Power:
Input power: 12 to 28VDC, 6 watts max. (CE requirement)
Full input power input range: 10 to 30VDC, 6 watts maximum.
Inputs/Outputs
  • All outputs and communication circuits are galvanically isolated.
  • Standard 4-20mA output proportional to the flow rate; fault indication per NAMUR NE43; HART communication option.
  • Second output for pulse, Modbus RTU (RS485), or BACnet MS/TP (RS485).
  • Isolated pulse output: 5 to 24VDC, 10mA max, 0 to 100Hz for flow.
  • The pulse output can be used as an isolated sold state output for alarms.
Port:
Mini USB communication port is standard.
Software:
The free PC-based software tool - FT1 View™ - provides complete configuration, remote process monitoring, and data logging functions.
Optional serial communication:
Modbus RTU (RS485), BACnet MS/TP (RS485) or HART (when no pulse output has been ordered).
4-20mA and Pulse Verification:
Simulation mode used to align 4-20mA output and pulse output (if ordered) with the input to customer’s PLC/DCS.
Physical Specs
Type
Insertion
Inline
Sensor Material:
316 stainless steel standard.
Enclosure:
NEMA 4, Aluminum, dual conduit entries with ¾" FNPT.
Retractor Assemblies:
150 psig (10.3 barg) max.

N/A
Installation:
Fox Thermal-supplied compression fitting connects to customer-supplied 1" female coupling welded to pipe.
Compression fitting included with flow body.

c. Tiêu chuẩn:

FT1 Approvals

CE: Approved

  • EMC Directive; 2014/30/EU
  • Emissions and Immunity Testing: EN61326-1:2013

FM (U.S.) and FMc (Canada): Approved

  • Class I, Div. 1, Gps B, C, D;
  • Class II, Div. 1, Gps E, F, G;
  • Class III, Div. 1; T4, Ta = -40°C to 70°C;
  • Class I, Zone 1, AEx/Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; Type 4X, IP66/67

ATEX (FM16ATEX0013X): Approved

  • II 2 G Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; IP66/67
  • II 2 D Ex tb IIIC T135°C; Db Ta = -40°C to 70°C; IP66/67

IECEx (IECEx FMG 16.0010X): Approved

  • Ex db IIB+H2 T4; Gb Ta = -40°C to 70°C; IP66/67
  • Ex tb IIIC T135°C; Db Ta = -40°C to 70°C; IP66/67

ATEX and IECEx Standards:

EN 60079-0:2012 + A11:2013
EN 60079-1:2014
EN 60079-31:2014
EN 60529:1991 + A1:2000

IEC 60079-0:2011
IEC 60079-1:2014
IEC 60079-31:2013
IEC 60529:2001

d. Tài liệu

Model FT1 Information to View and/or Download
Model FT1 Datasheet

FT1 Model Codes

FT1 Flowmeter Features

FT1 Procurement Specifications
(.pdf)
(.docx)
FT1 Instruction Manual

FT1 Troubleshooting Guide
