Đầu dò nhiệt độ (Thermocouples) GUNTHER GmbH

Đầu dò nhiệt độ ( Củ hành) - Thermocouples GÜNTHER GmbH

GÜNTHER GmbH là một trong những nhà sản xuất lớn trong lĩnh vực công nghệ đo nhiệt độ. Và chúng tôi - Tăng Minh Phát, là đại lý chính thức của GÜNTHER tại Việt Nam.

Nếu bạn đang tìm kiếm các giải pháp tinh vi mang lại giá trị đồng tiền bỏ ra, thì Tăng Minh Phát chính là đối tác phù hợp với bạn. Sản phẩm của chúng tôi đa dạng từ các mẫu cảm biến nhiệt tiêu chuẩn khác nhau, bao gồm tất cả các loại phụ kiện, cho đến các sản phẩm được thiết kế riêng cho từng cá nhân, tất cả đều đáp ứng các yêu cầu kỹ thuật đa dạng nhất.

TECHNICAL INFORMATION Thermocouples:
1. Structure and function mode (Cấu trúc và chức năng):

Thomas Johann Seebeck đã phát hiện ra hiệu ứng nhiệt điện vào năm 1821: khi nối hai dây dẫn làm bằng vật liệu khác nhau, người ta có thể đo được hiệu điện thế ở hai đầu tự do của chúng, nếu mối nối có nhiệt độ khác với nhiệt độ của các đầu tự do.

Chênh lệch nhiệt độ giữa nhiệt độ tại điểm nối và nhiệt độ tại các điểm kết nối (kẹp) của dụng cụ đo luôn được đo.

Bằng điện áp nhiệt (mV) từ các bảng của DIN EN 60584-1 và việc xem xét nhiệt độ của các mối nối lạnh, do đó có thể dễ dàng xác định nhiệt độ T1.

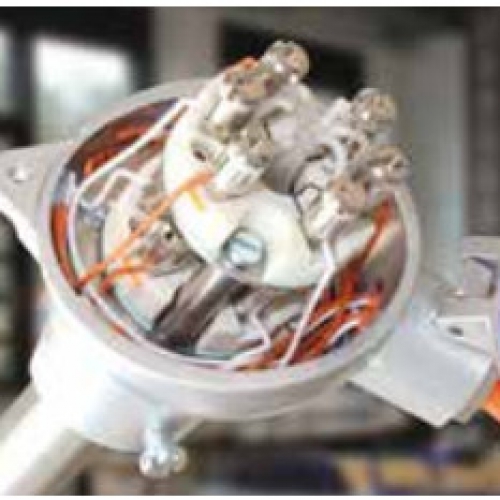

Trong thực tế, mối nối nguội được chứa trong máy phát hoặc trong bộ điều khiển.

Nhiệt độ môi trường hiện có ở đó được thu thập vĩnh viễn và bằng công thức

T1 = mV - (mVT0)

2. Thermocouples according to DIN EN 60584 (Đầu dò nhiệt độ theo chuẩn DIN EN 60584) :

Từ sự đa dạng của các cặp dây có thể (hơn 300 kết hợp của các cặp vật liệu để đo nhiệt độ đã được biết đến), một số được sử dụng để đo nhiệt độ công nghiệp. Điện áp nhiệt ở đây nằm trong phạm vi từ 5mV/°C đến xấp xỉ. 100mV/°C.

Những vật liệu phù hợp để đo nhiệt độ công nghiệp được tiêu chuẩn hóa theo DIN EN 60584-1. Các điện áp nhiệt được chỉ ra trong tiêu chuẩn này luôn đề cập đến nhiệt độ tiếp giáp lạnh là 0°C.

Các vật liệu phù hợp để đo nhiệt độ có thể được biểu diễn và sắp xếp theo điện áp nhiệt trong một chuỗi điện áp nhiệt điện, thường so với bạch kim làm kim loại chuẩn theo bảng sau

3. Thermoelectric laws (Định luật nhiệt điện):

The law of the homogeneous temperature ( Quy luật đồng nhất nhiệt độ)
The law of the homogeneous electric circuit ( Định luật về mạch điện thuần nhất)
The law of the addition of thermovoltages ( Định luật cộng hiệu điện thế)

Chi tiết tham khảo tại đây.

4. Selection of the types of element (Chọn type đầu dò):

Platinum-Rhodium-Platinum (Pt-RhPt) Type S, Type R ( 0-1300° C)
Nickel-Chrome-Nickel (NiCr-Ni) Type K ( 0-1000° C)
Iron Copper-Nickel (Fe-CuNi) Type J ( 0-700° C)
The types U and L are standardized according to DIN 43710 and if possible should only still be used for installation in old facilities.

5. Các sản phẩm Thermocouple hãng Gunther:

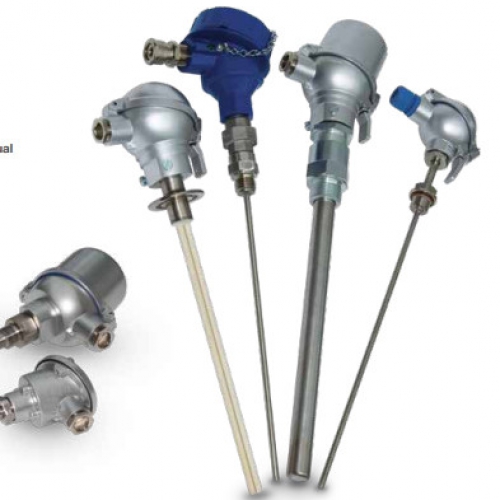

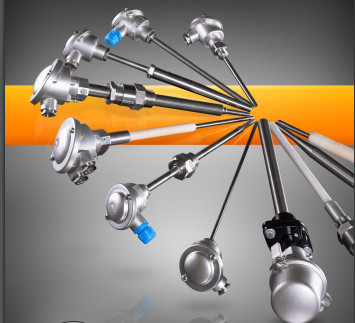

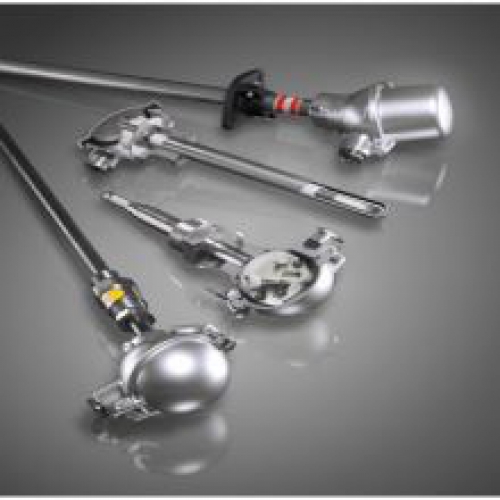

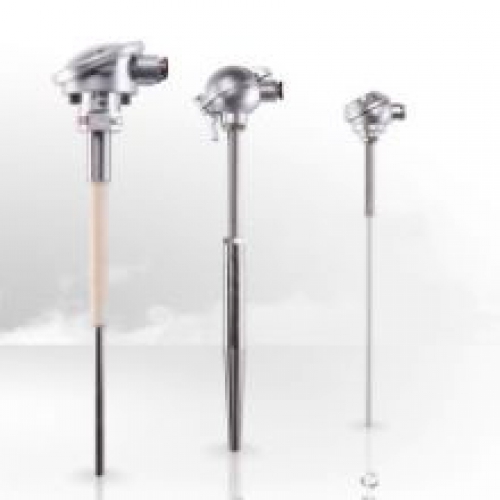

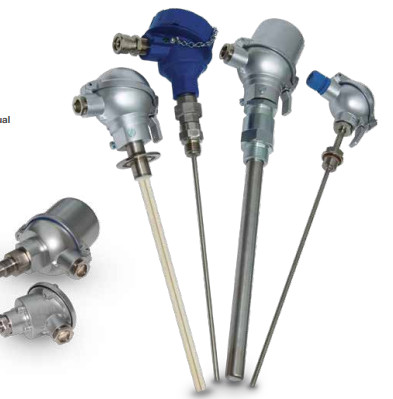

00-TMT - Thermocouples with metal protection tube and thermocouple 05-TKT - Thermocouples with ceramic protection tube 08-TMP - Thermocouples with precious metal protective sleeves 10-TMM - Thermocouples with metal protection tube and sheath measuring insert
12-THD - Welding- in- thermocouples with D- Sleeves 13-TFL - Flange thermocouples with blank flanges welded on 14-TES - Screw in thermocouples 15-TKM - Thermocouples with ceramic protection tube and sheath measurement insert
18-TKL - Smallest- and laboratory thermocouples 20-TOM - Sheath thermocouples without protection tube 30-WTE - Angle thermocouples with bolted central angle 35-WGG - Angle thermocouples with curved or welded pipe

6. Ứng dụng của thermocouple:

Công nghiệp nhôm và kim loại màu
Công nghiệp ô tô
Công nghiệp xi măng và vật liệu xây dựng
Công nghiệp hóa chất
sản xuất năng lượng
Công nghiệp kính
xử lý nhiệt
Xây dựng lò công nghiệp
Các phòng thí nghiệm
Nhà máy - và Máy xây dựng
ngành nhựa
Công nghiệp thép và sắt
Tái chế/đốt chất thải

Có thể tham khảo thêm hãng
