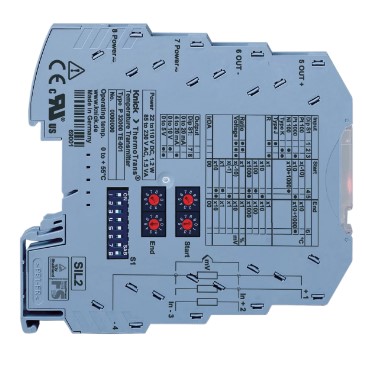

Bộ chuyển đổi nhiệt độ ThermoTrans P 32100 Knick

Bộ chuyển đổi nhiệt độ ThermoTrans P 32100 Knick

Bộ truyền phát đa năng để đo nhiệt độ bằng nhiệt kế điện trở và cặp nhiệt điện – trong vỏ 6 mm với giao diện hồng ngoại và được phê duyệt SIL.

1/ Mô tả:

_ Khả năng sử dụng phổ biến từ các nhiệm vụ đo lường đơn giản đến đầy thách thức với tất cả các cảm biến nhiệt độ đã biết

_ Cài đặt thuận tiện tất cả các thông số thông qua giao diện IrDA

   +  Điều chỉnh không phức tạp, theo hướng dẫn bằng menu cũng “tại chỗ” bao gồm lưu trữ dữ liệu cấu hình

_ Cấu hình trực quan của các thông số cơ bản

   +  Dễ dàng, không cần dụng cụ, sử dụng 4 công tắc xoay và 8 công tắc DIP

_ Lựa chọn phạm vi hiệu chuẩn

   + Không điều chỉnh phức tạp

_ Tự động phát hiện kết nối cảm biến (2, 3 hoặc 4 dây)

_ Cách ly bảo vệ theo EN 61140

   + Bảo vệ nhân viên bảo trì và các thiết bị tiếp theo trước điện áp quá cao lên tới 300 V AC/DC

_ An toàn chức năng lên đến SIL 2 (lên đến SIL 3 trong trường hợp cấu hình dự phòng) với chứng chỉ TÜV

   + Được phát triển một cách có hệ thống theo EN 61508

_ Độ chính xác cao nhờ thiết kế mạch cải tiến

_ Tiêu thụ không gian tối thiểu trong bao vây

   + Vỏ mô-đun: chỉ rộng 6 mm

   + Nhiều máy phát hơn trên mỗi mét đường ray DIN

_ Lắp ráp chi phí thấp

   + Lắp đặt nhanh chóng, kết nối nguồn điện thuận tiện thông qua đầu nối bus DIN Rail

(trong trường hợp nguồn điện 24 V DC)

_ Bảo hành 5 năm

2/ Đặc điểm:

_ Bộ truyền nhiệt độ ThermoTrans P 32100 đa năng cung cấp khả năng kết nối cho tất cả các cặp nhiệt điện và nhiệt kế điện trở thông thường. Chúng có thể được điều chỉnh linh hoạt cho nhiệm vụ đo tương ứng bằng cách sử dụng công tắc bộ mã hóa quay và DIP hoặc thông qua cổng IrDA.

_ Cách ly 3 cổng với khả năng phân tách bảo vệ lên đến 300 V AC/DC theo EN 61140 đảm bảo bảo vệ tối ưu cho nhân viên và thiết bị cũng như truyền tín hiệu đo không bị thay đổi. ThermoTrans P 32100 mang lại hiệu suất tối đa trong không gian nhỏ nhất.

_ Nhiệt kế điện trở có thể hoạt động ở cấu hình 2, 3 hoặc 4 dây. Cấu hình kết nối được tự động nhận dạng, không cần điều chỉnh. Tất cả các cặp nhiệt điện tiêu chuẩn có thể được đọc bằng cách bù điểm nối tham chiếu bên trong hoặc bên ngoài.

_ Tín hiệu điện áp đầu vào lên đến +/- 1000 mV được chuyển đổi thành tín hiệu tiêu chuẩn 0/4 đến 20 mA hoặc 0 đến 10 V. Điều này cho phép thực hiện các phép đo dòng điện với chi phí thấp bằng cách sử dụng điện trở shunt chẳng hạn.

_ Các nhiệm vụ đo đặc biệt có thể được giải quyết bằng các thiết bị ThermoTrans mà Knick cấu hình theo thông số kỹ thuật riêng. Ví dụ, các thiết bị có phạm vi cố định không có công tắc được sử dụng khi phải loại trừ các thao tác hoặc trộn lẫn.

Đối với các ứng dụng yêu cầu mức độ an toàn chức năng cao, Knick cung cấp bộ truyền phát ThermoTrans P 32100 với sự phê duyệt của SIL. Các yêu cầu của EN 61508 được triển khai thông qua phần cứng và phần mềm được phát triển đặc biệt. Khái niệm an toàn sự cố sử dụng các biện pháp cấu trúc ở cấp độ thiết bị (dự phòng các thành phần hệ thống) và các phương pháp chẩn đoán để phát hiện lỗi có chọn lọc. Sản phẩm được cơ quan có thẩm quyền (TÜV Rheinland) phê duyệt SIL 2 (EN 61508). SIL 3 trong việc triển khai dự phòng.
