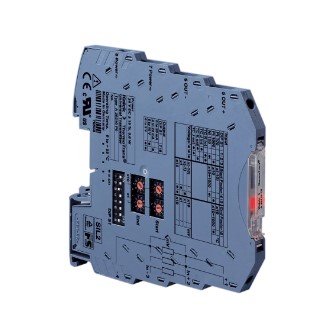

Bộ chuyển đổi nhiệt độ ThermoTrans A 20210 Knick

Bộ chuyển đổi nhiệt độ ThermoTrans A 20210 Knick

Bộ chuyển đổi tiêu chuẩn để đo nhiệt độ trong vỏ 6 mm sử dụng nhiệt kế điện trở hoặc cặp nhiệt điện.

1/ Mô tả và tính năng:

_ Sử dụng linh hoạt với các cảm biến nhiệt độ thông dụng: Pt100, Pt1000, Ni100, cặp nhiệt điện loại J và K

_ Cấu hình trực quan dễ dàng, không cần dụng cụ, sử dụng 4 công tắc xoay và 8 công tắc DIP

_ Lựa chọn phạm vi hiệu chỉnh mà không cần điều chỉnh phức tạp

_ Tự động phát hiện kết nối cảm biến (2, 3 hoặc 4 dây)

_ Phân cách bảo vệ theo EN 61140 – bảo vệ nhân viên bảo trì và các thiết bị hạ nguồn chống lại điện áp quá cao lên đến 300 V AC/DC

_ Độ chính xác cao với khái niệm chuyển đổi sáng tạo

_ Yêu cầu không gian tối thiểu trong vỏ bọc – vỏ mô-đun chỉ rộng 6 mm – nhiều máy phát hơn trên mỗi mét ray lắp

_ Lắp ráp chi phí thấp, lắp đặt nhanh chóng, thuận tiện, kết nối nguồn điện thông qua đầu nối bus DIN Rail

_ Bảo hành 5 năm

2/ Đặc điểm:

_ Nhiệm vụ Trong hầu hết các lĩnh vực công nghiệp, nhiệt độ được đo liên tục và thường được sử dụng làm đầu vào tham chiếu cho các hệ thống điều khiển vòng kín, hệ thống giám sát, hệ thống tắt an toàn hoặc cho các công việc quan trọng tương tự. Theo quy định, yêu cầu cao về chức năng, độ chính xác, tính linh hoạt và an toàn điện. Các cảm biến khác nhau được sử dụng tùy thuộc vào nhiệm vụ đo. Chúng cung cấp tín hiệu thô được chuẩn bị, tuyến tính hóa và tiêu chuẩn hóa để xử lý tiếp bằng cách sử dụng bộ truyền nhiệt độ. Vấn đề Phạm vi của cảm biến nhiệt độ thương mại và tiêu chuẩn hóa là vô cùng rộng. Số lượng lớn cảm biến, các biến thể kết nối, phạm vi nhiệt độ riêng, điện áp cung cấp khác nhau và tín hiệu đầu ra cần thiết đòi hỏi các máy phát rất linh hoạt có thể phù hợp tối ưu với các điều kiện khác nhau. Tuy nhiên, sự linh hoạt cần thiết không nên đánh đổi bằng hoạt động phức tạp. Thay vào đó, việc có thể dễ dàng thực hiện các điều chỉnh trên trang web là điều đáng mong đợi. Hiệu suất cao không làm tăng tính nhạy cảm - độ tin cậy và tính sẵn sàng cao là điều cần thiết. Giải pháp Bộ truyền nhiệt độ ThermoTrans A 20210 linh hoạt cung cấp khả năng kết nối cho hầu hết các cặp nhiệt điện và nhiệt kế điện trở thông thường. Chúng có thể được điều chỉnh linh hoạt cho nhiệm vụ đo tương ứng bằng cách sử dụng công tắc bộ mã hóa quay và DIP. Cách ly 3 cổng với khả năng phân tách bảo vệ lên đến 300 V AC/DC theo EN 61140 đảm bảo bảo vệ tối ưu cho nhân viên và thiết bị cũng như truyền tín hiệu đo không bị thay đổi. ThermoTrans A 20210 mang lại hiệu suất tối đa trong không gian nhỏ nhất. Nhiệt kế điện trở có thể hoạt động ở cấu hình 2, 3 hoặc 4 dây. Cấu hình kết nối được tự động nhận dạng, không cần điều chỉnh. Cặp nhiệt điện có thể được phát hiện bằng cách bù điểm nối tham chiếu bên trong hoặc bên ngoài. Tín hiệu điện áp đầu vào lên tới ±1000 mV được chuyển đổi thành tín hiệu tiêu chuẩn 0/4 đến 20 mA hoặc 0 đến 10 V. Điều này cho phép thực hiện các phép đo dòng điện với chi phí thấp bằng cách sử dụng điện trở shunt chẳng hạn. Các nhiệm vụ đo đặc biệt có thể được giải quyết bằng các thiết bị ThermoTrans mà Knick cấu hình theo thông số kỹ thuật riêng. Ví dụ, các thiết bị có phạm vi cố định không có công tắc được sử dụng khi phải loại trừ các thao tác hoặc trộn lẫn.
