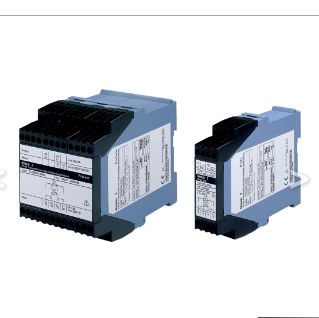

Bộ chuyển đổi nhiệt độ ProLine P 44000 Knick

Bộ chuyển đổi nhiệt độ ProLine P 44000 Knick

1/ Mô tả:

_ Bộ phát cho cảm biến nhiệt độ Pt100, kết nối 2 hoặc 4 dây

_ Các mô hình phạm vi cố định cho phạm vi đầu vào 0 đến 150 ° C, 0 đến 200 ° C và 0 đến 300 ° C

_ Dòng điện đầu ra ấn tượng từ 4 đến 20 mA

_ Vỏ mô-đun nhỏ gọn 67,5 và 22,5 mm dựa trên công nghệ VariTrans đã được chứng minh

_ Cách ly cao cách điện cơ bản lên đến 6 kV AC/DC và cách điện tăng cường AC/DC lên đến 2,5 kV với quá điện áp loại III và ô nhiễm độ 2 theo EN 50178 (đầu vào so với đầu ra và nguồn điện)

_ Vỏ 22,5 mm đáp ứng các yêu cầu cách ly ít đòi hỏi hơn lên đến 2 kV AC/DC (cách điện cơ bản)

_ Sai số đo thấp chỉ ± 1 K (thường là ± 0,5 K) và thời gian trễ T90 ngắn 100 ms

_ Bộ nguồn phạm vi rộng VariPower cho 20 … 253 V AC/DC đảm bảo vận hành an toàn ngay cả với lưới điện không ổn định

_ Chịu được ảnh hưởng của môi trường thông qua đóng gói chân không

_ Thích hợp cho môi trường khắc nghiệt: nhiệt độ môi trường trong quá trình hoạt động –40 … +85 ° C

_ Bảo hành 5 năm

2/ Đo nhiệt độ chính xác ở điện áp cao lên đến 6 kV

_ Khi đo nhiệt độ bằng nhiệt kế điện trở Pt100 trong môi trường điện áp cao, bộ truyền nhiệt độ tiêu chuẩn thường không phù hợp do cách điện không đủ.

_ Nhiệt kế điện trở có thể được cách điện chống lại điện áp cao. Tuy nhiên, trên thực tế, không gian lắp đặt sẵn có thường quá nhỏ. Hơn nữa, khả năng cách nhiệt bị suy yếu do lão hóa nhiệt và cơ học.

_ Do đó, để đo nhiệt độ trên các bộ phận điện tử công suất, độ an toàn tối đa được cung cấp bằng cách ly điện kháng điện áp cao. Một ứng dụng điển hình là giám sát nhiệt độ cuộn dây của động cơ điện, máy phát điện hoặc máy biến áp.

3/ Giải pháp: Máy phát Pt100 với cách điện cơ bản 6 kV AC/DC

_ Bộ phát ProLine P 44000 mới dành cho các ứng dụng điện áp cao chuyển đổi điện trở của nhiệt kế điện trở Pt100 2 hoặc 4 dây thành tín hiệu 4 đến 20 mA với độ chính xác cao và thời gian trễ ngắn.

_ Tín hiệu đầu ra được cách ly về mặt điện với tín hiệu đầu vào và nguồn điện áp. Cách ly được thiết kế cho điện áp làm việc lên đến 6 kV AC/DC. Trong quá trình thử nghiệm định kỳ, điện áp thử nghiệm là 15 kV AC. Đóng gói chân không bảo vệ mạch khỏi ảnh hưởng của môi trường và đảm bảo duy trì các đặc tính cách ly đặc biệt.

_ Dòng sản phẩm bao gồm các phạm vi tiêu chuẩn từ 0 đến 150 °C, 0 đến 200 °C và 0 đến 300 °C. Các máy phát có sẵn ở dạng vỏ mô-đun 67,5 và 22,5 mm để phù hợp với các yêu cầu khác nhau.
