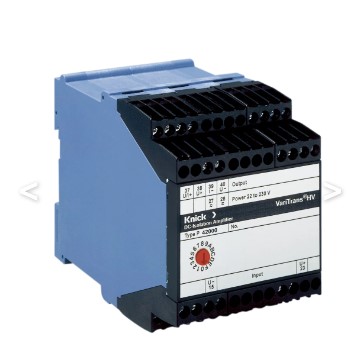

Bộ chuyển đổi điện áp cao VariTrans P 42000 Knick

Bộ chuyển đổi điện áp cao VariTrans P 42000 Knick

Đầu dò điện áp cao phổ quát. Điện áp đầu vào lên tới Vin = ±3600 V.

1/ Mô tả:

_ Bộ chuyển đổi điện áp cao phổ dụng để chuyển đổi điện áp đầu vào lên đến 3600 V AC/DC thành tín hiệu đầu ra ấn tượng ±20 mA, ±10 V hoặc 4…20 mA

_ Công nghệ TransShield cho phép vỏ mô-đun cực kỳ nhỏ gọn:

   + Điện áp làm việc lên tới 3600 V AC/DC với chiều rộng vỏ 67,5 mm

   + Điện áp làm việc lên tới 2200 V AC/DC với chiều rộng vỏ 45 mm

_ Điện áp làm việc lên tới 3600 V AC/DC

_ Bảo vệ chống điện giật với khả năng cách ly bảo vệ lên đến 1800 V AC/DC theo EN 61140

_ Kiểm tra điện áp lên đến 15 kV AC

_ Đặc tính truyền dẫn tuyệt vời:

   + Lỗi tăng < 0,3%

   + Tần số cắt 5 kHz (bộ lọc thông thấp / tần số cắt thấp hơn theo yêu cầu)

   + Thời gian tăng khoảng T90. 110 µs

   + Độ chính xác tối đa

_ Tính linh hoạt to lớn được cung cấp bởi

   + Chuyển đổi hiệu chỉnh lên đến 16 phạm vi đầu vào/đầu ra (điện áp làm việc lên tới 2200 V)

   + Lên đến 16 phạm vi đo dành riêng cho khách hàng

   + Nguồn điện phạm vi rộng 20 V đến 253 V AC/DC

_ Chức năng đáng tin cậy ngay cả khi nguồn điện không ổn định

_ Không có thiệt hại trong trường hợp kết nối nguồn sai

_ Các mô hình có thể chuyển đổi giảm thiểu các biến thể thiết bị cần thiết và tiết kiệm chi phí lưu kho

_ Mạnh mẽ nhờ đóng gói chân không

_ Thích hợp cho hệ thống đường sắt DC lên đến 3000 V DC

_ Ổn định về mặt cơ học để vận hành trên tàu, phương tiện đường sắt và phương tiện trên bộ

_ Bảo hành 5 năm

2/ Đặc tính:

Bộ khuếch đại cách ly VariTrans P 42000 được thiết kế đặc biệt để đo điện áp cao lên đến 3600 V (DC). Chúng cách ly điện thế cao ở mạch đầu vào một cách đáng tin cậy. Khoảng cách cách ly được thiết kế để chịu được điện áp cố định lên tới 3600 V AC/DC và điện áp chuyển tiếp nhanh lên tới 20 kV. Bảo vệ chống điện giật đạt được thông qua sự phân tách bảo vệ theo EN 61140 giữa đầu vào, đầu ra và nguồn điện.
