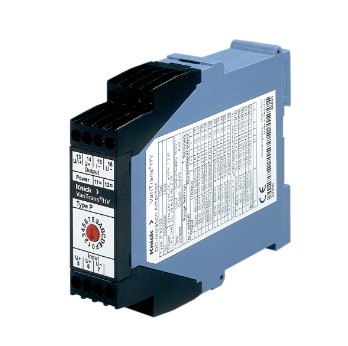

Bộ chuyển đổi điện áp cao AC/DC VariTrans P 41000 TRMS Knick

Bộ chuyển đổi điện áp cao AC/DC VariTrans P 41000 TRMS Knick

Đầu dò điện áp cao AC/DC để đo True RMS. Tín hiệu đầu vào từ VIN = 60 mV AC đến VIN = 10 V AC

1/ Mô tả:

_ Khả năng sử dụng phổ quát:

  + Đầu vào AC 60 mV~ đến 10 V~

  + Đầu ra DC 0 (4) … 20 mA, 0 … 10 V

_ Công nghệ TransShield mới

cho phép nhà ở mô-đun cực kỳ nhỏ gọn

_ Điện áp làm việc lên tới 3600 V AC/DC

_ Bảo vệ chống điện giật

thông qua sự phân tách bảo vệ lên đến 1800 V AC/DC theo EN 61140

_ Kiểm tra điện áp lên đến 15 kV AC

_ Đặc tính truyền dẫn tuyệt vời:

  + Sai số đạt được Hệ số đỉnh 3 < 0,5 %

  + Đạt được lỗi Hệ số đỉnh 3 … 5 < 1 %

  + Thời gian đáp ứng T90 < 150 ms

_ Hầu như không bị ảnh hưởng bởi điện áp ở chế độ chung: khoảng CMRR. 150dB

_ Tính linh hoạt to lớn được cung cấp bởi

   + Chuyển đổi hiệu chỉnh lên tới 16 phạm vi đầu vào/đầu ra

   + Lên đến 16 phạm vi đo dành riêng cho khách hàng

   + Bộ nguồn phạm vi rộng AC/DC VariPower 20 V đến 253 V

_ Chức năng đáng tin cậy ngay cả khi nguồn cung cấp không ổn định

_ Không có thiệt hại trong trường hợp kết nối nguồn sai

_ Mô hình có thể chuyển đổi

giảm thiểu các biến thể thiết bị cần thiết và tiết kiệm chi phí lưu kho

_ Mạnh mẽ nhờ đóng gói chân không

_ Ổn định về mặt cơ học

để vận hành trên tàu, phương tiện đường sắt và phương tiện đường bộ

_ Bảo hành 5 năm

2/ Đặc điểm:

_ Bộ khuếch đại cách ly VariTrans P 41000 TRMS được thiết kế đặc biệt để đo điện áp lưỡng cực từ milivolt đến vôn. Chúng cách ly điện thế cao ở mạch đầu vào một cách đáng tin cậy. Nhờ chuyển đổi rms thực trong đầu dò, ngay cả các tín hiệu đầu vào bị biến dạng cũng được ghi lại chính xác và xuất ra dưới dạng giá trị rms thực.

_ Khoảng cách cách ly được thiết kế để chịu được điện áp cố định lên tới 3600 V AC/DC và điện áp chuyển tiếp nhanh lên tới 20 kV.
