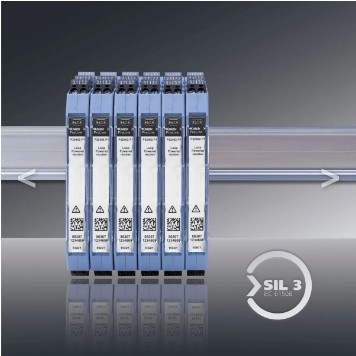

Bộ cách ly hỗ trợ vòng lặp cho tín hiệu tiêu chuẩn Proline P 22400 Knick

Bộ cách ly hỗ trợ vòng lặp cho tín hiệu tiêu chuẩn Proline P 22400 Knick

An toàn chức năng và tính khả dụng tối đa có thể đi đôi với nhau

1/ Mô tả và tính năng:

_ An toàn chức năng lên tới SIL 3 acc. đạt EN 61508 với chứng chỉ từ cơ quan thử nghiệm được công nhận

_ Tỷ lệ hỏng hóc trung bình MTBF: 965 năm

_ Lỗi truyền tải thấp 0,08% toàn thang đo

_ Cách ly cao bao gồm bảo vệ chống điện giật bằng cách điện tăng cường lên đến 600 V AC/DC

_ Điện áp thử nghiệm 5,4 kV AC

_ Tổn thất tối thiểu và công sức lắp đặt thấp nhờ vận hành bằng nguồn vòng lặp

_ Thiết kế mạnh mẽ

_ Ổn định về mặt cơ học được phê duyệt bởi phòng thí nghiệm thử nghiệm độc lập, phù hợp cho các ứng dụng hàng hải

_ Phạm vi nhiệt độ môi trường xung quanh trong quá trình hoạt động: -40 … +85 ° C

_ Chống nhiễu điện từ, đáp ứng các yêu cầu nghiêm ngặt của SIL

2/ Đặc điểm:

_ Bộ cách ly thụ động có lợi thế về mặt công nghệ: ít bộ phận hơn đồng nghĩa với việc hiếm khi xảy ra hỏng hóc. Vì lý do đo lường và an toàn, tín hiệu analog thường xuyên bị cô lập trong các cơ sở công nghiệp. Ví dụ, các yêu cầu đối với nhà máy và các mạch liên quan đến an toàn không ngừng tăng lên do nhận thức về an toàn lao động ngày càng tăng. Qua đó, yêu cầu kỹ thuật về linh kiện cũng ngày càng được nâng lên. Tuy nhiên, độ an toàn chức năng cao hơn thường phải tốn nhiều công sức hơn và phải trả giá bằng sự sẵn có. Điều này không nhất thiết phải xảy ra, như đã được chứng minh bằng bộ cách ly thụ động ProLine P 22400 mới dành cho tín hiệu tiêu chuẩn. Nguyên tắc hoạt động của nó cho phép triển khai một sản phẩm kết hợp tính an toàn chức năng cao với tính sẵn sàng cao theo một cách độc đáo – một hành động cân bằng mà khó có thể đạt được. SIL 3 ngay cả trong cấu trúc kênh đơn Chức năng an toàn của ProLine P 22400 là truyền tuyến tính, có độ chính xác cao đối với tín hiệu 4…20 mA. Có thể đạt được mức độ an toàn chức năng cao ngay cả trong cấu trúc kênh đơn và không cần chẩn đoán. Ví dụ, cảm biến và bộ truyền động trong mạch an toàn có thể được kết nối trực tiếp mà không cần thiết bị đánh giá phức tạp đối với các cấu trúc dự phòng. Đồng thời, thiết bị có tổng tỷ lệ hỏng hóc thấp và mang lại tính sẵn sàng cao. Rốt cuộc, một thiết bị an toàn sẽ liên tục tắt (chuyển sang trạng thái an toàn) và do đó thường xuyên đóng cửa cơ sở mà nó có nhiệm vụ giám sát có ích lợi gì? ProLine P 22400 an toàn và có tính sẵn sàng cao.
