Thiết bị ghi dữ liệu VM8800A Ohkura

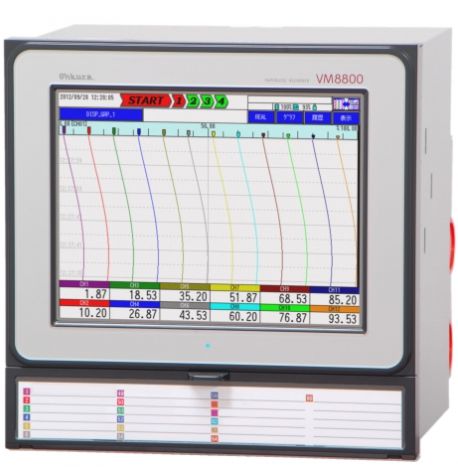

Thiết bị ghi dữ liệu điện áp, dòng điện và nhiệt độ VM8800A OHKURA

1/ Khái niệm:

_ VM8800A là một máy ghi liệu điện áp, dòng điện và nhiệt độ không giấy sử dụng màn hình tinh thể lỏng 10,4 inch. Nó sử dụng CompactFlash (sau đây gọi là "thẻ CF") cho phương tiện ghi âm của mình và cũng được trang bị các chức năng mạng theo tiêu chuẩn. Các loại đầu vào của nó có thể bao gồm cặp nhiệt điện, đầu dò nhiệt độ điện trở và điện áp DC (dòng điện), có thể được đặt theo ý muốn trong tối đa 12 kênh. Ngoài đầu vào, các quy trình tính toán có thể được thực hiện trong tối đa 48 kênh. Dữ liệu hiện đang được ghi lại và dữ liệu được lưu trữ trên thẻ CF có thể được xem trên màn hình. Chúng cũng có thể được xem trên PC bằng phần mềm trình xem đi kèm.

2/ Đặc trưng:

- Thành tích bắt đa điểm tốc độ cao: Bằng cách cung cấp các mạch đo độc lập trong mỗi kênh, việc lấy mẫu tốc độ cao có thể được thực hiện tại tất cả các điểm trong tối đa 48 kênh.

- Điều khiển đơn giản bằng bảng cảm ứng: Điều khiển bảng điều khiển cảm ứng trực quan cho phép thiết bị được sử dụng dễ dàng.

- Được trang bị bộ nhớ tích hợp dung lượng lớn: Được trang bị bộ nhớ tích hợp dung lượng lớn có kích thước khoảng 450 MB. Ghi âm dài hạn có thể được thực hiện chỉ bằng cách sử dụng đơn vị chính.

- Thẻ CF được sử dụng làm phương tiện ghi ngoài: Tương thích với thẻ CF lên đến 8 GB, cho phép ghi trong thời gian dài. Thiết bị bộ nhớ USB cũng có thể được sử dụng như một tùy chọn.(Bao gồm thẻ CF 1 GB theo tiêu chuẩn)

- Khả năng tương thích với máy ghi âm RM18G hiện có: Cấu trúc của khối thiết bị đầu cuối phía sau được thiết kế để tương thích với đầu ghi RM18G hiện có. Nếu một đơn vị hiện có được thay thế, hệ thống dây hiện có và các thành phần khác có thể được sử dụng như hiện tại. Một khối thiết bị đầu cuối có thể chứa đầu vào từ số lượng kênh lớn hơn cũng có sẵn.

- Cấu trúc tích hợp của các đơn vị nội bộ: Do các thành phần hiệu chuẩn đều được đặt trong các thiết bị bên trong, nên chỉ có thể thực hiện hiệu chuẩn với các thiết bị bên trong, trong khi vẫn giữ nguyên trường hợp nối dây (không bao gồm TC).

- Hiển thị đa dạng chỉ có thể với một thiết bị không giấy: Các nút trên màn hình có thể được sử dụng để dễ dàng chuyển đổi giữa màn hình đồ thị thanh, màn hình xu hướng và màn hình kỹ thuật số. Các màn hình có thể được xem rất linh hoạt theo ứng dụng. Ngoài ra, làm nổi bật màn hình xu hướng hoặc xác nhận cài đặt có thể được thực hiện bằng cách chạm vào kênh áp dụng.

- Được trang bị các chức năng tính toán: Ngoài các hoạt động số học cơ bản và các hàm tổng số có thể được thực hiện trên đầu vào, các hàm tính toán có thể ghi dữ liệu thu được từ DI hoặc bằng các phương thức truyền thông làm giá trị đo cũng được cung cấp.

- Bao gồm tiêu chuẩn của phần mềm hỗ trợ PC: Phần mềm bao gồm các trình tải tham số có thể được sử dụng để đặt tham số trên PC và phần mềm xem dữ liệu có thể được sử dụng để xem và phân tích dữ liệu đo, được bao gồm dưới dạng phụ kiện tiêu chuẩn.

- Tương thích với 2 loại cấu hình bên ngoài và bảng điều khiển: Được thiết kế để tương thích với máy ghi âm RM18G, và tương thích với 2 loại cấu hình bên ngoài và bảng điều khiển.

- Được trang bị theo tiêu chuẩn với các chức năng giao tiếp bằng Ethernet: Các chức năng máy chủ / máy khách FTP, chức năng máy chủ HTTP, chức năng máy khách SNTP và chức năng Modbus TCP có thể được sử dụng.

- Chức năng giao tiếp (tùy chọn): Ngoài Ethernet, RS-485 có sẵn dưới dạng tùy chọn, cho phép liên lạc bằng Modbus RTU.

- Cấu trúc chống động đất (tùy chọn): Bằng cách bảo vệ thiết bị với các hỗ trợ chống động đất, nó có thể được chế tạo để chịu được các rung động 2G theo hướng lên xuống và 4G ở phía trước và phía sau bên phải.

- Chức năng nhận xét viết tay (V1.20 trở lên): Nhận xét có thể được nhập dưới dạng viết tay về xu hướng lịch sử
