  • Đồng hồ đo lưu lượng khí Gas FT2A - Fox Instrument

  • Mã SP:
  • Giá : Liên hệ

  • Mã sản phẩm:FT2A

    Xuất sứ: USA

    Liên hệ tư vấn: 0917.943.068
    Email: chien@tmpvietnam.com

    Công Ty TNHH và DV Tăng Minh Phát là nhà phân phối chính thức của hãng Fox Instrument tại việt nam, chuyên cung cấp các thiết bị đo lường hãng Fox Instrument tại Việt Nam,Fox Instrument Việt Nam

Đồng hồ đo lưu lượng khí Gas FT2A - Fox Instrument

1. Mô tả chung về Đồng hồ đo lưu lượng khí Gas FT2A

a. Chức Năng:

Đồng hồ đo lưu lượng khí Gas FT2A

Kiểu nối giữa ống, đường thẳng và kiểu remote
Cổng USB, phần mềm FT2A View ™ miễn phí
Đầu ra 2 x 4-20mA
Phê duyệt FM / FMc
Cuộn xuống để biết thêm các tính năng / lợi ích!

b. Ứng dụng:

Đồng hồ đo lưu lượng khí Gas FT2A

Sản xuất nhôm và thép

Nhà máy hóa chất
Sản xuất gốm sứ
Sản xuất giấy và bột giấy

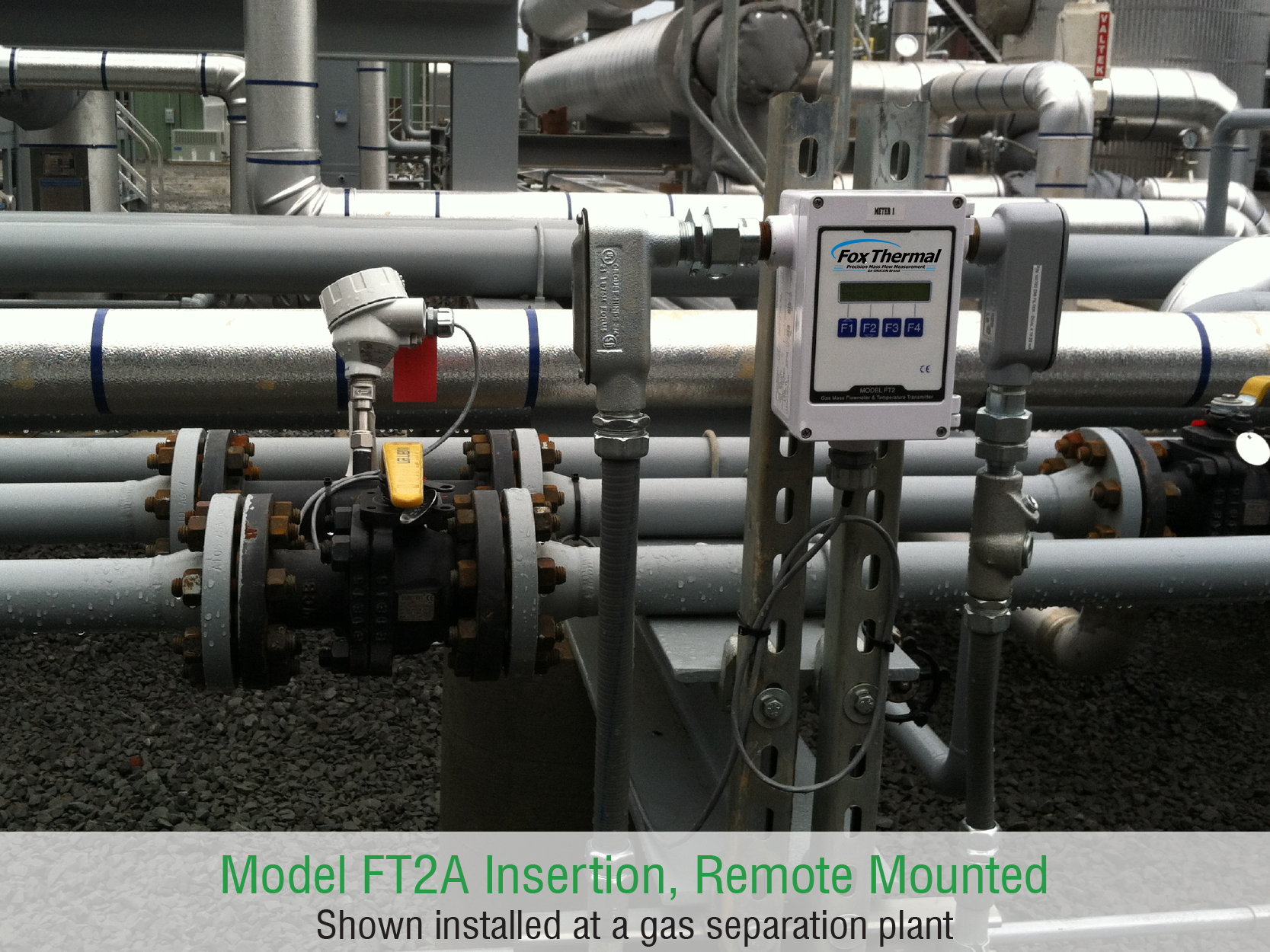

Fox Thermal Model FT2A Flow Meter

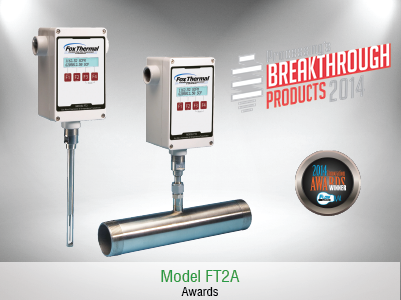

Fox Thermal Model FT2A Flow Meter

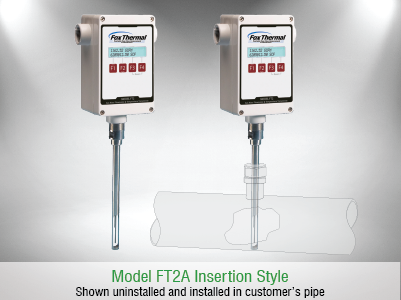

Fox Thermal Model FT2A Flow Meter

Đồng hồ đo lưu lượng khí Gas FT2A

2. Đặc tính kỹ thuật Đồng hồ đo lưu lượng khí Gas FT2A

a. Tính năng:

Đồng hồ đo lưu lượng khí Gas FT2A

Các tính năng phổ biến cho Đồng hồ đo lưu lượng FT2A của Fox Heat Model:
Các biện pháp xử lý tốc độ dòng khí / tổng và nhiệt độ
Cổng USB tiêu chuẩn, BACnet MS / TP (RS485), Modbus RTU (RS485), Profibus-DP, DeviceNet hoặc Ethernet Modbus TCP tùy chọn
Bảng hiển thị và bảng cấu hình tiêu chuẩn
Được trang bị cảm biến lưu lượng nhiệt Power Pro ™
Một đầu ra riêng biệt được lập trình cho cả xung (để tổng lưu lượng) hoặc báo động
Một đầu vào riêng biệt để đặt lại tổng hoặc chọn hiệu chuẩn khác nhau trên 2 đường cong khí
Đầu ra 4-20mA tỷ lệ thuận với tốc độ dòng chảy khối
FM và FMc được phê duyệt cho các vị trí nguy hiểm Loại I, II, III, Div 2, Nhóm A, B, C, D, E, F, G, T4; Nema 4X được phê duyệt; Vỏ điện tử từ xa Nema 4X với j-box cảm biến chống cháy nổ.
CE phê duyệt
Hiệu chuẩn theo dõi NIST
Phạm vi đo rộng
Độ chính xác của luồng 1% R + 0,2% FS
24 VDC hoặc 100 đến 240VAC tùy chọn trong vỏ bọc cục bộ hoặc từ xa

b. Thông số kỹ thuật

Đồng hồ đo lưu lượng khí Gas FT2A

Technical Specifications
Fox Thermal Model FT2A Thermal Mass Flow Meter & Temperature Transmitter
Performance Specs
Type Insertion Inline
Flow Accuracy: ± 1% of reading ± 0.2% of full scale.
15 diameters of straight, unobstructed pipe upstream and 10 downstream.		 ± 1% of reading ± 0.2% of full scale.
8 diameters of straight, unobstructed pipe upstream and 4 downstream.
Flow Repeatability: ± 0.2% of full scale
Flow Response Time: 0.9 seconds (one time constant)
Temperature Accuracy: ± 1.8°F (± 1.0°C) -40 to 250°F (-40 to 121°C); ± 3.6°F (± 2.0°C), 250 to 650°F (121 to 343°C); 60 SFPM minimum.
Calibration: Factory Calibration to NIST-traceable standards
Operating Specs
Type Insertion Inline
Flow Units (field selectable): SCFM, SCFH, NMPS, NM3/M, NM3/H, NM3/D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SMPS, SM3/H, LB/S, LB/M, LB/H, LB/D, KG/S, KG/M, KG/H, SLPM, SFPM, MT/H, SM3/M
Flow Rates: 15 to 60,000 SFPM (0.07 to 280 NMPS) - Air at 70°F (20°C) & 1 ATM
Turndown: up to 1000:1; 100:1 typical
Flow Ranges:
Pipe Size SCFM NM³/Hr
1.5" (40mm) 0 - 840 0 - 1,325
2" (50mm) 0 - 1,400 0 - 2,210
2.5" (63mm) 0 - 2,000 0 - 3,150
3" (80mm) 0 - 3,100 0 - 4,890
4" (100mm) 0 - 5,300 0 - 8,360
6" (150mm) 0 - 12,000 0 - 18,930
8" (200mm) 0 - 20,840 0 - 32,870
10" (250mm) 0 - 32,800 0 - 51,740
12" (300mm) 0 - 46,600 0 - 73,500
Pipe Size SCFM NM³/Hr
0.25" 0 - 7.5 0 - 11.8
0.5" 0 - 125 0 - 200
0.75" 0 - 220 0 - 350
1" 0 - 360 0 - 570
1.25" 0 - 625 0 - 990
1.5" 0 - 840 0 - 1,325
2" 0 - 1,400 0 - 2,210
2.5" 0 - 2,000 0 - 3,150
3" 0 - 3,100 0 - 4,890
4" 0 - 5,300 0 - 8,360
6" 0 - 12,000 0 - 18,930
Note: Standard conditions of air at 70°F and one atmosphere.
Consult factory for other gases, pipe sizes, and flow ranges other than those listed.
Gas Pressure (max): 500 psig (34.5 barg) 316 SS inline w/NPT ends: 300 psig (20 barg)
316 SS inline w/150lb flanges: 230 psig (16 barg)
CS inline w/NPT ends: 300 psig (20 barg)
CS inline w/150lb flanges: 285 psig (20 barg)
Check with factory for higher pressure options.
Note: Pressure ratings stated for temperature of 100°F (38°C).
Relative Humidity: 90% RH maximum; non-condensing
Temperature by Sensor Type: ST Sensor: -40 to 250°F (-40 to 121°C)
HT Sensor: -40 to 650°F (-40 to 343°C)
Temperature by Enclosure: DC Power: -40 to 158°F (-40 to 70°C)
AC Power: -4 to 158°F (-20 to 70°C)
Inputs Power (Power Consumption):
  • Input Power (without the Anybus serial communication option): 24VDC, (±10%), 0.4 Amps (standard DC Power) 100 to 240VAC ~(+10%-15%), 50-60Hz, 0.2 Amps (with AC power option).
  • Input Power (with Anybus serial communication option): 24VDC, (±10%), 0.7 Amps (standard DC Power) 100 to 240VAC ~(+10%-15%), 50-60Hz, 0.2 Amps (with AC power option).
Note: Fluctuations of AC and DC power supply are not to exceed ±10% of rating.
Outputs:
  • Two isolated 4-20mA outputs (one for flow rate & a second is programmable for flow rate or temperature); fault indication per NAMUR NE43.
  • Isolated pulse output 0 to 100Hz, 5 to 24 volts p/p for flow (the pulse output can be used as an isolated solid state output for alarms); 10mA max.
  • USB connector for connecting to a laptop or computer is standard; free PC-based software tool - FT2A View™ - provides complete configuration, remote process monitoring and data logging functions.
  • Optional isolated communication outputs: RS485-Modbus, BACnet MS/TP, Profibus-DP, DeviceNet or Ethernet Modbus TCP.
Port: Mini USB communication port is standard.
Software: The free PC-based software tool - FT2A View™ - provides complete configuration, remote process monitoring, and data logging functions.
Optional serial communication: Modbus RTU (RS485), BACnet MS/TP (RS485), Profibus-DP, DeviceNet or Ethernet Modbus TCP.
4-20mA Loop Verification: Simulation mode used to align 4-20mA output with the input to customer’s PLC/DCS.
Physical Specs
Type Insertion Inline
Sensor Material: 316 stainless steel standard. Hastelloy C276 optional.
Enclosure: FM (U.S.) & FMc (Canadian) approved for Class I, II, III, Division 2, Groups A, B, C, D, E, F, G, T4A hazardous locations. NEMA 4X and CE approved. Options: Remote NEMA 4X electronics enclosure with explosion-proof sensor j-box.
Cabling to remote enclosure: 5-conductor, 18 AWG, twisted, shielded, 100 feet maximum.
Retractor Assemblies: Packing gland assembly: 125 psig (8.6 barg ) max. High pressure (crank) retractor: NPT 600 psig (41.4 barg), ANSI 150 flange & ANSI 300 flange, no valve supplied.
Installation: Fox Thermal-supplied compression fitting connects to customer-supplied ¾" female coupling welded to pipe. Compression fitting included with flow body


c. Tiêu chuẩn:



FT2A Approvals

CE: Approved

  • EMC Directive; 2014/108/EC
  • Emissions and Immunity Testing: EN61326-1:2008
  • Pressure Equipment Directive: 97/23/EC
  • Weld Testing: EN ISO 15614-1 and EN ISO 9606-1, ASME B31.3

Note: the EU Pressure Equipment Directive (PED) requires that the minimum abient and fluid temperature rating for carbon steel flow bodies not be below -29°C.

FM (U.S.) and FMc (Canada): Approved

  • Class I, II, III, Division 2, Groups A, B, C, D, E, F, G, T4A hazardous locations.
  • Remote NEMA 4X electronics enclosure with explosion-proof sensor j-box.

d. Tài liệu

FT2A Downloads

Additional Model FT2A Information to View and/or Download
Model FT2A Datasheet
Model FT2A Datasheet (Spanish)
FT2A Model Codes
FT2A Display Configuration Codes
FT2A Flowmeter Features
FT2A Procurement Specifications (.pdf)
FT2A Procurement Specifications (.docx)
FT2A Application Data Sheet (.pdf)
FT2A Application Data Sheet (.xlsx)
FT2A Instruction Manual
FT2A Troubleshooting Guide
FT2A Modbus & BACnet Manual
FT2A Profibus, DeviceNet, Ethernet Manual
