  • Đồng hồ đo áp suất dạng kim FA2400 Labom

  • Mã SP:
  • Giá : Liên hệ
  • Mã sản phẩm:FA2400

    Xuất sứ: Germany

    Liên hệ: 0917 943 068

    Email: sales@tmpvietnam.com

    Công Ty TNHH và DV Tăng Minh Phát là nhà phân phối chính thức của hãng Labom tại việt nam, chuyên cung cấp các thiết bị đo lường hãng Labom tại Việt Nam,Labom Việt Nam

Đồng hồ đo áp suất dạng kim FA2400

1. Đặc trưng chung đồng hồ đo áp suất dạng kim FA2400

Đặc trưng
Vỏ chất lượng cao với vòng bajonet NS 100/160, Cấp bảo vệ IP 66
Phạm vi danh nghĩa -40 ° C Minnie 600 ° C, các phạm vi khác từ -110 ° C ... 600 ° C theo yêu cầu
Vỏ và các bộ phận ướt của thép không gỉ
Các kết nối khác nhau có thể được cung cấp
Độ chính xác loại 1 theo EN 13190
Con trỏ điều chỉnh để hiệu chỉnh
Khai báo EAC (theo yêu cầu)
Ít tính năng
Tùy chọn
Chống cháy nổ (ATEX) cho các thiết bị cơ khí
Giấy chứng nhận thiết bị đo lường cho Liên bang Nga
Giấy chứng nhận hiệu chuẩn theo EN 10204
Vỏ chứa chất lỏng

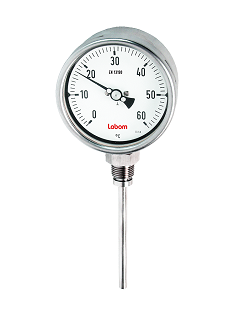

Bimetal thermometer NS 100/160, various process connections - FA2400

Đồng hồ đo áp suất dạng kim FA2400

2. Thông số kỹ thuật

Constructional design / case
Design: High quality case with bajonet ring,
material: stainless steel mat.-no. 1.4301 (304)
Nominal size: NS 100 or NS 160
Degree of protection per EN 60529: IP 66
Filling: For damping the whole measuring system.
Depending on measuring range: Labofin (from -40 °C...100 °C) or silicone oil (from -110 °C...250 °C)
Case seal: Material gasket: NBR
Window: Non-splintering laminated glass.
Option: Non-splintering plastic (Macrolon)
Pointer shaft: Stainless steel mat.-no. 1.4571 (316Ti), with plastic bearing
With highly flexible joint helix for thermometers with adjustable angel stem
Scale: Pure aluminium, white with black inscription
Pointer: Pure aluminium, black
with adjustment for zero point correction
Weights: Bottom connection:
NS 100 without filling: approx. 0.4 kg
NS 100 with filling: approx. 0.6 kg
NS 160 without filling: approx. 0.8 kg
NS 160 with filling: approx. 1.5 kg
  Centre back connection:
NS 100 without filling: approx. 0.4 kg
NS 100 with filling: approx. 0.5 kg
NS 160 without filling: approx. 0.8 kg
NS 160 with filling: approx. 0.9 kg
  Adjustable angel stem:
NS 100 without filling: approx. 0.6 kg
NS 100 with filling: approx. 0.7 kg
NS 160 without filling: approx. 0.9 kg
NS 160 with filling: approx. 1.0 kg
Process connection
Design: - rigid temperature detecting element, bottom connection
- rigid temperature detecting element, centre back connection
- rigid temperature detecting element, adjustable angle stem (90°)
  Various process connections can be supplied (see order details).
Measuring element
Measuring element: Helix from thermostatic bimetal per DIN 1715, with good adjusting force and fast acting, thermally aged. Base and connecting piece laser welded.
Temperature sensor
Temperature-detecting element: Diameter 6 or 8 mm, standard lengths available.
  See order details, further sizes upon request.
  Material: stainless steel mat.-no. 1.4571 (316 Ti)
Nominal range
Nominal range (EN 13190): -40 °C…500 °C
(with restrictions also 600 °C), see order details.
  Further nominal ranges from -110 °C up to 600 °C (no normal range) upon request.
Accuracy
Accuracy class: 1.0 per EN 13190
  For devices with adjustable angle stem: The accuracy class does not take into account a possible error, which can be caused by altering the position of the joint. However, this possible error can be compensated for re-adjusting with the adjustable pointer.
Temperature ranges
Ambient: Per EN 13190.
Ambient temperatures that deviate from EN are to be specified.
Storage and transport: -20…60 °C
Further temperature ranges upon request.
Tests and Certificates
See documents
Instructions for use
The loading capacity of the temperature detecting element depends on the following parameters:
- Media
- Media pressure
- Media temperature
- Flow velocity
- Insertion length
- Material
A technical examination might be necessary as well as the use of a separate thermowell (Product group D5).
Information on other models see order details or upon request.
Further information to mounting and operation see Operating Instruction BA_017.
Type series
FA2400, FA3400, FA2600, FA3600, FA2300, FA3300, FA2500, FA3500, FA2310, FA3310, FA2510, FA3510
