Chi tiết sản phẩm
-
Cảm biến đo lưu lượng khí XM12
- Mã SP:
- Giá : Liên hệ
-
Hãng : Bronkhorst
Xuất xứ : Hà Lan
Model sản phẩm : XM12
Tình trạng : Mới 100%
Liên hệ tư vấn : 0912 770 617 Mr.Huy (Zalo)
Email : Sale19@tmpvietnam.com
Công ty TNHH Tăng Minh Phát - Đại lý Bronkhorst tại Việt Nam. Chuyên cung cấp các thiết bị cảm biến đo lưu lượng khí, cảm biến đo lưu lượng nước, đồng hồ đo lưu lượng khí, thiết bị đo Coriolis, thiết bị đo lưu lượng trong môi trường khắc nghiệt,.... Đội ngũ kỹ thuật tư vấn các giải pháp đo lưu lượng khí trong công nghiệp.
Cảm biến đo lưu lượng khí XM12
1. Những đặc điểm chung của cảm biến đo lưu lượng khí XM12:
_ Máy đo lưu lượng khối lượng nhỏ CORI-FLOW Ex d là các dụng cụ chính xác và nhỏ gọn cho tốc độ dòng chảy thấp, dựa trên nguyên lý đo Coriolis, được chế tạo trong vỏ chống cháy nổ để sử dụng trong các khu vực nguy hiểm của IECEx và ATEX Vùng 1, IIB T6 Gb. Máy đo lưu lượng khối XM12 (MFM) kiểu Bronkhorst® phù hợp để đo lưu lượng khí hoặc chất lỏng có độ chính xác cao trong khoảng từ ... 5 g / giờ và 2 ... 200 g / h (tương ứng với 1,33 ... 66,6 ml / phút lên tới 0,03 ... 2,66 ln / phút khi sử dụng trên nitơ) ở áp suất vận hành lên tới 138 bar (a). Thiết bị bao gồm bộ chuyển đổi tín hiệu đến trường dựa trên bộ vi xử lý và bộ điều khiển PID để điều khiển lưu lượng lớn.

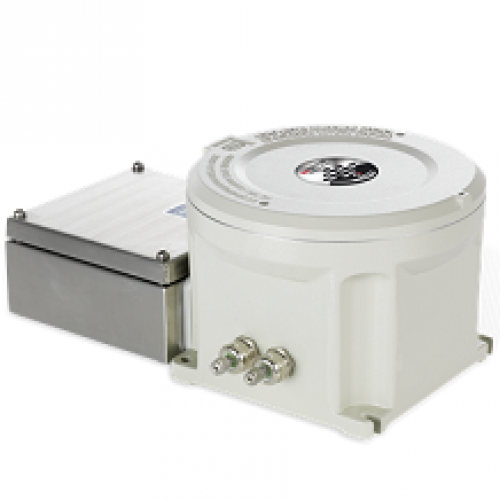

Hình ảnh cho cảm biến đo lưu lượng khí
2. Thông số kỹ thuật cảm biến đo lưu lượng khí Gas:
2.1 Những thể loại khí đo và hệ thống điều khiển :
Measurement / control system
| Flow range (intermediate ranges available) |
min. 0,1…5 g/h max. 2…200 g/h |
|---|---|
| Mass flow accuracy | Liquid: ±0,2% of rate; Gas: ±0,5% of rate |
| Turndown |
Meter: up to 1:100; |
| Repeatability | ±0,05% of rate ± ½(ZS* x 100/actual flow)% |
| Zero Stability (ZS)* | < ±0,02 g/h |
| Response time, meter (t98%) | ≤ 200 msec |
| Settling time, controller (<2% of setpoint) |
1 sec. (typical) |
| Temperature range | Ambient temperature range: 0...55°C Process temperature range: 0...70°C (Other temperature ranges on request) |
| Temperature effect** | on zero: < 0,01 g/h/°C; on span: < 0,001% Rd/°C; self heating (at zero flow): ≤ 15°C |
| Temperature accuracy | ±0,5°C |
| Density accuracy | < ±5 kg/m3 |
| Mounting*** | Any position, attitude sensitivity negligible |
| Leak integrity | Outboard < 2 x 10-9 mbar l/s He |
| Warm-up time | > 30 min. for optimum accuracy |
| Mechanical parts | |
|---|---|
| Material (wetted parts) | stainless steel 316L or comparable |
| Sensor | single tube, DN 0.25 |
| Pressure rating | 138 bar abs |
| Process connections (welded) | 1/8" OD compression type; other on request |
| Seals | metal |
| Valve seat (controllers) | Kalrez®-6375, other on request |
| Ingress protection (housing) | IP66 |
| Electrical properties | |||
|---|---|---|---|
| Power supply | +15…24 Vdc +/- 10% Max. ripple recommended: 50 mV tt |
||
| Max. power consumption | Meter: max. 3 W; Controller: max. 7 W |
||
| Analog output | 0...5 (10) Vdc, min. load impedance > 2 kΩ; 0 (4)...20 mA (sourcing), max. load impedance < 375 Ω; on request: Ex i output 4...20 mA |
||
| Analog setpoint (for MFM + pump or control valve) |
0...5 (10) Vdc, min. load impedance > 100 kΩ; 0 (4)...20 mA (sourcing), max. load impedance ~ 250 Ω |
||
| Digital communication | standard: RS232; options: PROFIBUS DP, DeviceNet™, Modbus RTU or ASCII, FLOW-BUS |
||
| Electrical connection | All instrument connections are wired to screw terminals | ||
| External actuator options to be connected to the controller | |
|---|---|
| Electromagnetic control valve (Bronkhorst®) | C2I valve with XC coil or XB coil through barrier |
| Pneumatic actuated control valve (Badger Meter) | RC200 valve with Ex d TEIP11 I/P converter |
| Mass Flow Meter controlled pump | Pump with ATEX zone 1 U/f converter |
| Ex-proof specifications | |
|---|---|
| Approvals (MFM) | ATEX: II 2 G Ex d e IIB T6 Gb DEKRA 12ATEX0144X IECEx: Ex d e IIB T6 Gb IECEx DEK 12.0040 |
* Đảm bảo ở nhiệt độ không đổi và cho quá trình không thay đổi và điều kiện môi trường. ** Phụ thuộc vào tốc độ dòng chảy, chất lỏng công suất nhiệt, môi trường T, chất lỏng T và khả năng làm mát. *** Được gắn chặt vào khối cứng hoặc nặng hoặc xây dựng để đảm bảo độ ổn định bằng không. Những cú sốc hoặc rung động bên ngoài nên tránh. Thông số kỹ thuật và kích thước có thể thay đổi mà không cần thông báo trước.
