  • Cảm biến đo lưu lượng khí FT3 - Fox Instrument

  • Mã SP:
  • Giá : Liên hệ

  • Mã sản phẩm:FT3

    Xuất sứ: USA

    Liên hệ tư vấn: 0917.943.068
    Email: chien@tmpvietnam.com

    Công Ty TNHH và DV Tăng Minh Phát là nhà phân phối chính thức của hãng Fox Instrument tại việt nam, chuyên cung cấp các thiết bị đo lường hãng Fox Instrument tại Việt Nam,Fox Instrument Việt Nam

Cảm biến đo lưu lượng khí FT3 - Fox Instrument

1. Mô tả chung về Cảm biến đo lưu lượng khí FT3

a. Chức Năng:

Cảm biến đo lưu lượng khí FT3

Kiểu lắp đặt và hiển thị tại chỗ và kiểu từ xa
Tùy chọn Modbus hoặc HART
Xác nhận hiệu chuẩn
Phê duyệt FM / FMc, ATEX và IECEx
Cuộn xuống để biết thêm các tính năng / lợi ích!

b. Ứng dụng:

Nhà máy dệt
Đo sáng phụ
Kiểm tra mét
Giám sát khí bảo vệ

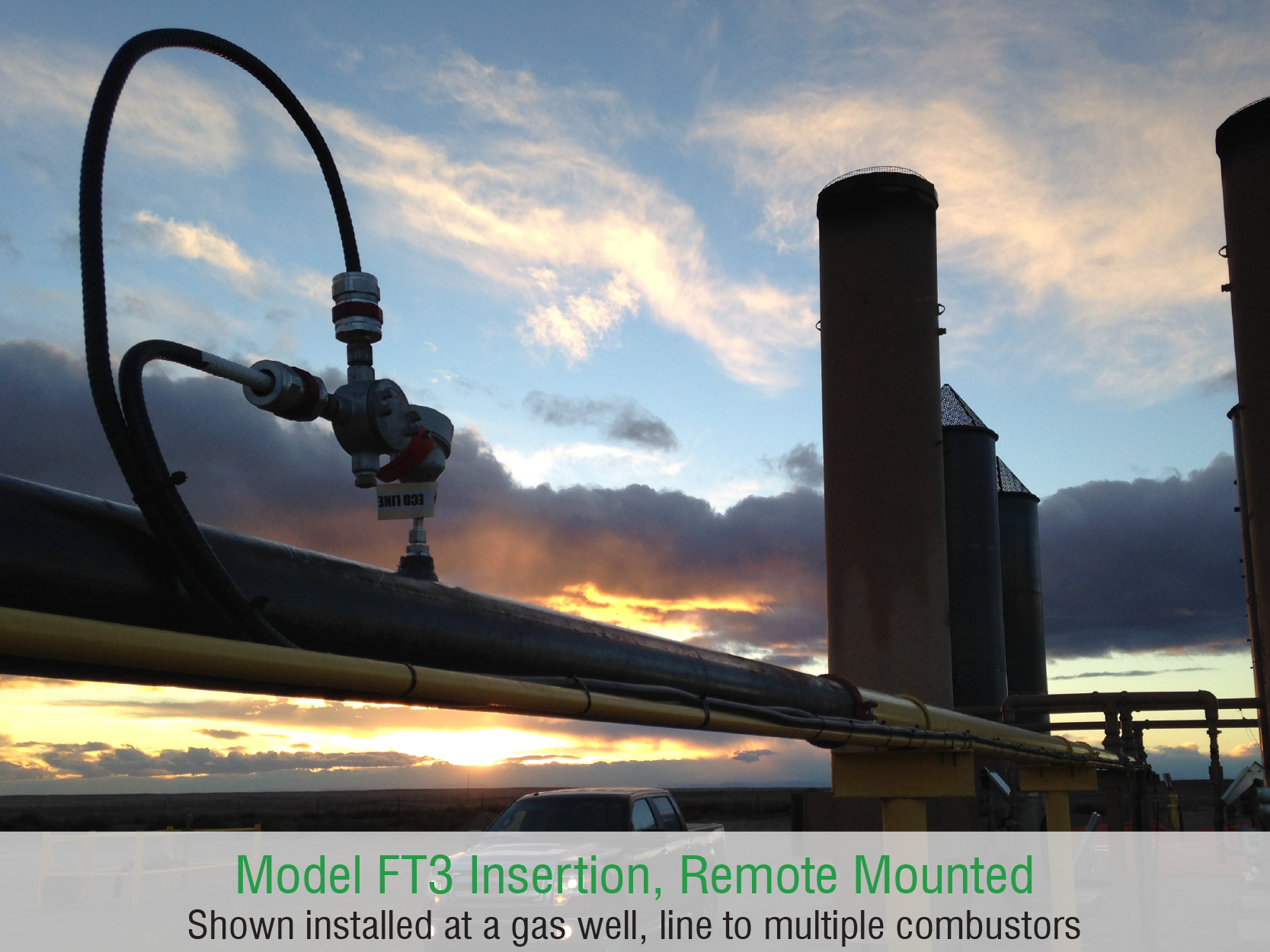

Fox Thermal Model FT3 Flow Meter

Cảm biến đo lưu lượng khí FT3

2. Đặc tính kỹ thuật cảm biến đo lưu lượng khí FT3

a. Tính năng:

Cảm biến đo lưu lượng khí FT3

Các tính năng phổ biến cho Đồng hồ đo lưu lượng FT3 của Fox Heat Model:
Các biện pháp xử lý tốc độ dòng khí / tổng và nhiệt độ
Kết nối USB là chuẩn (Phần mềm FT3 View ™ miễn phí); Các giao thức truyền thông tùy chọn HART và Modbus RTU (RS485)
Tùy chọn hiển thị trên bảng và bảng cấu hình
Được trang bị cảm biến lưu lượng nhiệt Power Pro ™
Một đầu ra riêng biệt được lập trình cho cả xung (để tổng dòng chảy) hoặc báo động
Một đầu vào riêng biệt để đặt lại tổng hoặc chọn hiệu chuẩn khác nhau trên 2 đường cong khí
Đầu ra 4-20mA tỷ lệ thuận với tốc độ dòng chảy khối
Nhấp vào tab Phê duyệt cho Mẫu phê duyệt Đại lý FT3.
Xác nhận hiệu chuẩn với các tính năng CAL-V ™ và Zero CAL-CHECK®.
Hiệu chuẩn theo dõi NIST
Phạm vi đo rộng
Độ chính xác của luồng 1% R + 0,2% FS
24 VDC hoặc 100 đến 240VAC tùy chọn trong vỏ bọc cục bộ hoặc từ xa

Fox Thermal Model FT3 Flow Meter

Cảm biến đo lưu lượng khí FT3





b. Thông số kỹ thuật

Cảm biến đo lưu lượng khí FT3

Technical Specifications
Fox Thermal Model FT3 Thermal Mass Flow Meter & Temperature Transmitter
Performance Specs
Type Insertion Inline
Flow Accuracy: ± 1% of reading ± 0.2% of full scale.
15 diameters of straight, unobstructed pipe upstream and 10 downstream.		 ± 1% of reading ± 0.2% of full scale.
8 diameters of straight, unobstructed pipe upstream and 4 downstream.
Flow Repeatability: ± 0.2% of full scale
Flow Response Time: 0.9 seconds (one time constant)
Temperature Accuracy: ± 1.8°F (± 1.0°C) -40 to 250°F (-40 to 121°C); ± 3.6°F (± 2.0°C), 250 to 650°F (121 to 343°C); 60 SFPM minimum.
Calibration: Factory Calibration to NIST-traceable standards
CAL-V™ and Zero CAL-CHECK®: In situ, operator-initiated calibration validation
Operating Specs
Type Insertion Inline
Flow Units (field selectable): SCFM, SCFH, NMPS, NM3/M, NM3/H, NM3/D, NLPS, NLPM, NLPH, MCFD, MSCFD, SCFD, MMSCFD, MMSCFM, SMPS, SM3/H, LB/S, LB/M, LB/H, LB/D, KG/S, KG/M, KG/H, SLPM, SFPM, MT/H, SM3/M
Flow Rates: 15 to 60,000 SFPM (0.07 to 280 NMPS) - Air at 70°F (20°C) & 1 ATM
Turndown: up to 1000:1; 100:1 typical
Flow Ranges:
Pipe Size SCFM NM³/Hr
1.5" (40mm) 0 - 840 0 - 1,325
2" (50mm) 0 - 1,400 0 - 2,210
2.5" (63mm) 0 - 2,000 0 - 3,150
3" (80mm) 0 - 3,100 0 - 4,890
4" (100mm) 0 - 5,300 0 - 8,360
6" (150mm) 0 - 12,000 0 - 18,930
8" (200mm) 0 - 20,840 0 - 32,870
10" (250mm) 0 - 32,800 0 - 51,740
12" (300mm) 0 - 46,600 0 - 73,500
Pipe Size SCFM NM³/Hr
0.25" 0 - 7.5 0 - 11.8
0.5" 0 - 125 0 - 200
0.75" 0 - 220 0 - 350
1" 0 - 360 0 - 570
1.25" 0 - 625 0 - 990
1.5" 0 - 840 0 - 1,325
2" 0 - 1,400 0 - 2,210
2.5" 0 - 2,000 0 - 3,150
3" 0 - 3,100 0 - 4,890
4" 0 - 5,300 0 - 8,360
6" 0 - 12,000 0 - 18,930
Note: Standard conditions of air at 70°F and one atmosphere.
Consult factory for other gases, pipe sizes, and flow ranges other than those listed.
Gas Pressure (max): 500 psig (34.5 barg) 316 SS inline w/NPT ends: 300 psig (20 barg)
316 SS inline w/150lb flanges: 230 psig (16 barg)
CS inline w/NPT ends: 300 psig (20 barg)
CS inline w/150lb flanges: 285 psig (20 barg)
Check with factory for higher pressure options.
Note: Pressure ratings stated for temperature of 100°F (38°C).
Relative Humidity: 90% RH maximum; non-condensing
Temperature by Sensor Type: (see Approvals tab) ST Sensor: -40 to 250°F (-40 to 121°C)
HT Sensor: -40 to 650°F (-40 to 343°C)
Temperature by Enclosure: (see Approvals tab) Without display or AC power supply: -40 to 158°F (-40 to 70°C)
With display and/or AC power supply: -4 to 158°F (-20 to 70°C)
Remote sensor junction box: -40 to 212°F (-40 to 100°C)
Inputs Power:
  • 24 VDC (±10%), 0.7 Amps (standard DC Power) 100 to 240VAC ∼(+10%-15%), 50-60Hz, 0.2 Amps (with AC power option).
Note: Fluctuations of AC and DC power supply are not to exceed ±10% of rating.
Class I Equipment (Electrical Grounding Required for Safety).
Installation (Over-voltage) Category II for trnasient over-voltages.
Inputs/Outputs:
  • All outputs and communication circuits are galvanically isolated.
  • 4-20mA output one is proportional to the measured flow rate.
  • Fault indication per NAMUR NE43.
  • 4-20mA output two is programmable for temperature or flow rate.
  • Digital output one is programmable for either pulse (for totalizing flow) or alarms.
  • Output is open collector type, operating voltage 5V to 24V, maximum sinking current: 10mA.
  • The pulse output is proportional to flow rate with a range of 0 to 100Hz.
  • When configured for alarm, the digital output generates an on or off signal.
  • Remote switch input can be configured to reset elapsed time, flow totalizer or switch between gas curves when the 2 gas curve option is ordered.
Port: Mini USB communication port is standard.
Software: The free PC-based software tool - FT3 View™ - provides complete configuration, remote process monitoring, and data logging functions.
Optional serial communication: HART or Modbus RTU (RS485).
4-20mA Loop Verification: Simulation mode used to align 4-20mA output with the input to customer’s PLC/DCS.
Physical Specs
Type Insertion Inline
Sensor Material: 316 stainless steel standard. Hastelloy C276 optional.
Enclosure: NEMA 4X (IP68), Aluminum, dual conduit entries with ¾" NPT or optional M20 x 1.5mm.
Cabling to remote enclosure: 5-conductor, 18 AWG, twisted, shielded, 100 feet maximum.
Retractor Assemblies: Packing gland assembly: 125 psig (8.6 barg ) max.
High pressure (crank) retractor: NPT 600 psig (41.4 barg), ANSI 150 flange & ANSI 300 flange, no valve supplied.
Installation: Fox Thermal-supplied compression fitting connects to customer-supplied ¾" female coupling welded to pipe. Compression fitting included with flow body.

c. Tiêu chuẩn:

FT3 Approvals

CE: Approved

  • EMC Directive; 2004/108/EC
  • Emissions and Immunity Testing: EN61326-1:2008
  • Pressure Equipment Directive: 97/23/EC
  • Weld Testing: EN ISO 15614-1 and EN ISO 9606-1, ASME B31.3

FM and FMc: Approved

  • Class I, Div. 1, Gps B, C, D; Class II, Div. 1, Gps E, F, G; Class III, Div. 1;
  • T3C, Ta = -40°C to 70°C; Class I, Zone 1, AEx/Ex d IIB+H2 (T6, T4, or T1*);
  • Ta = -20°C to 70°C; Type 4X (IP67)

ATEX (FM12ATEX0034X): Approved

  • II 2 G Ex d IIB+H2 (T6, T4, or T1*) Gb Ta = -20°C to 70°C; IP67
  • II 2 D Ex tb IIIC (T85°C, T135°C, or T450°C*) Db Ta = -20°C to 70°C; IP67

IECEx (IECEx FMG 12.0010X): Approved

  • Ex d IIB+H2 (T6, T4, or T1*) Gb Ta = -20°C to 70°C; IP67
  • Ex tb IIIC (T85°C or T135°C*) Db Ta = -20°C to 70°C; IP67**

ATEX and IECEx Standards:

  • EN 60079-0: 2009 IEC 60079-0: 2011
  • EN 60079-1: 2007 IEC 60079-1: 2007
  • EN 60079-31: 2009 IEC 60079-31: 2008
  • EN 60529: 1991, +A1: 2000 IEC 60529: 2001
