Bộ điều chỉnh áp suất Medenus R 50 | GAS PRESSURE REGULATOR MEDENUS R 50

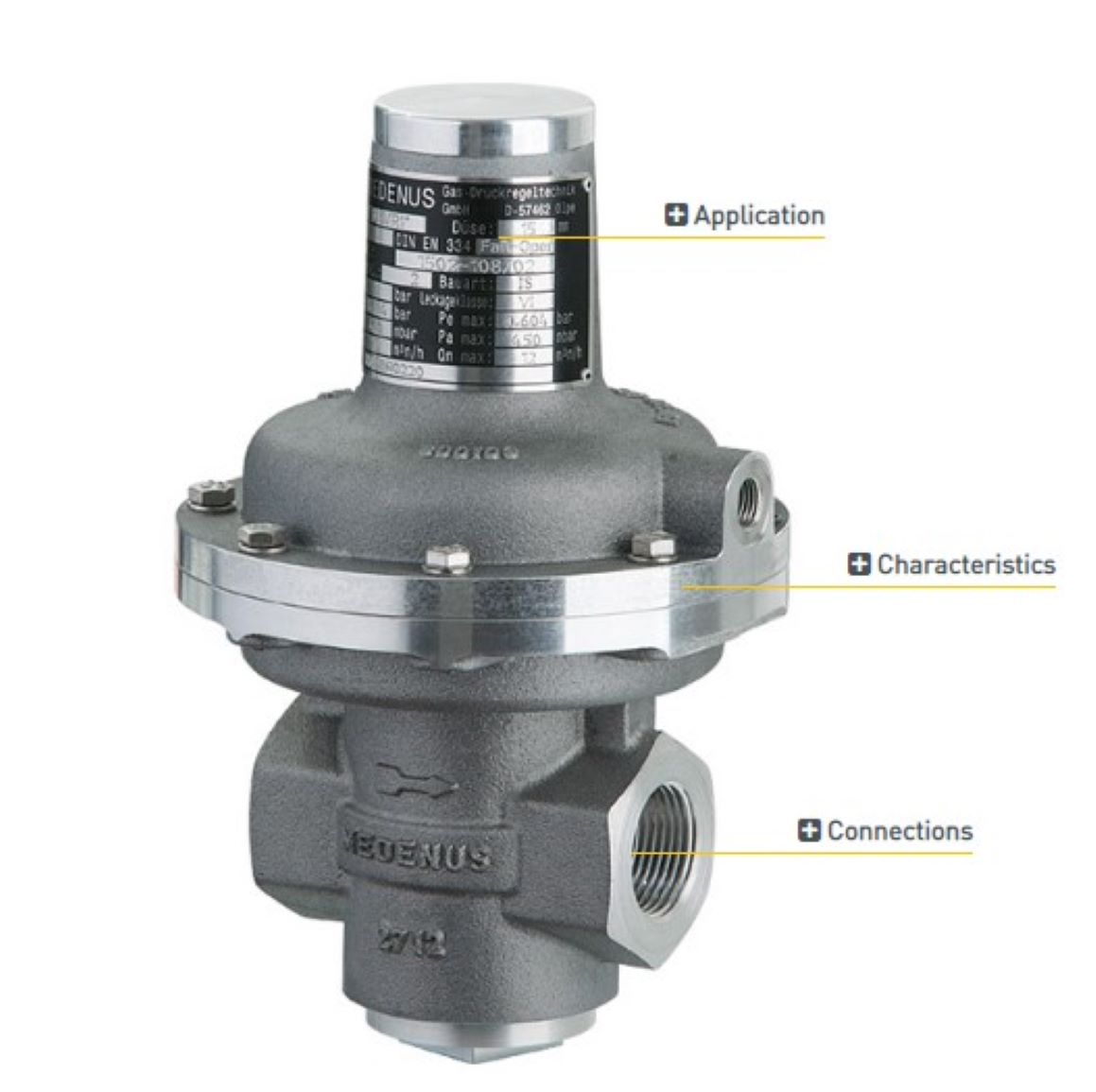

1/ Bộ điều chỉnh áp suất khí Medenus R 50

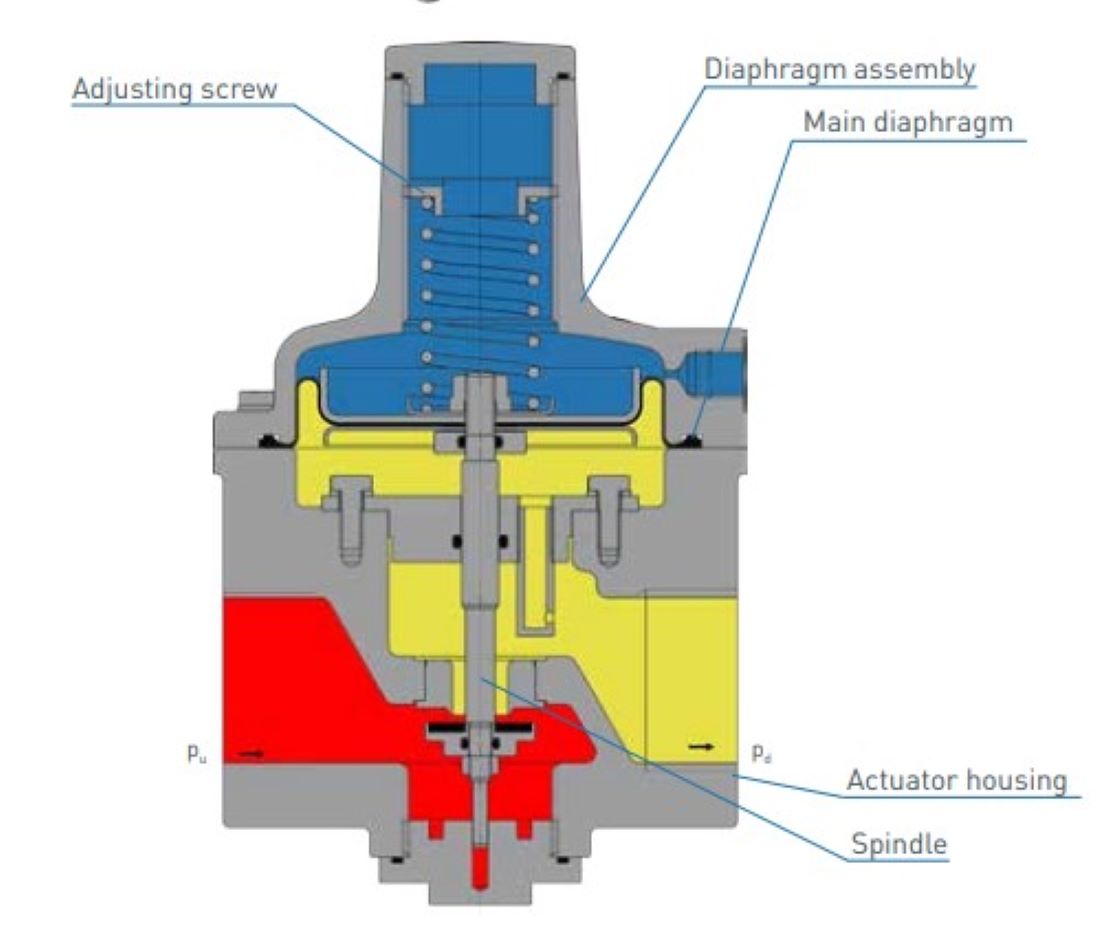

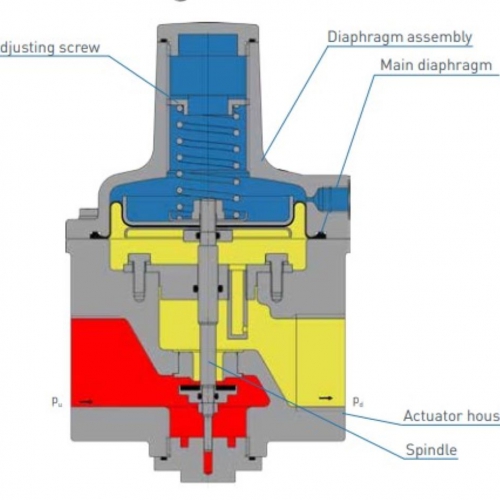

Bộ điều chỉnh áp suất khí R 50 có chức năng giữ áp suất đầu ra của phần điều chỉnh phía sau bộ điều chỉnh áp suất khí không đổi trong giới hạn quy định. Khí chảy qua vỏ bộ truyền động theo hướng mũi tên.
Cổng đo lường bên trong được sử dụng để truyền áp suất đầu ra được điều chỉnh đến đáy của bộ so sánh màng ngăn của cụm màng ngăn. Nó so sánh giá trị thực với biến lệnh đặt trước bằng lực của lò xo điểm đặt. Điểm cài đặt cần thiết trong từng trường hợp được cài đặt thông qua vít cài đặt. Bất kỳ sai lệch nào so với điểm đặt đều được ghi nhận bởi thanh van đến bộ truyền động, được điều chỉnh sao cho giá trị thực được điều chỉnh theo điểm đặt.
Trong trường hợp lưu lượng bằng 0, bộ truyền động sẽ đóng chặt, khiến áp suất đóng được thiết lập

2/ MEDENUS GAS PRESSURE REGULATOR R 50

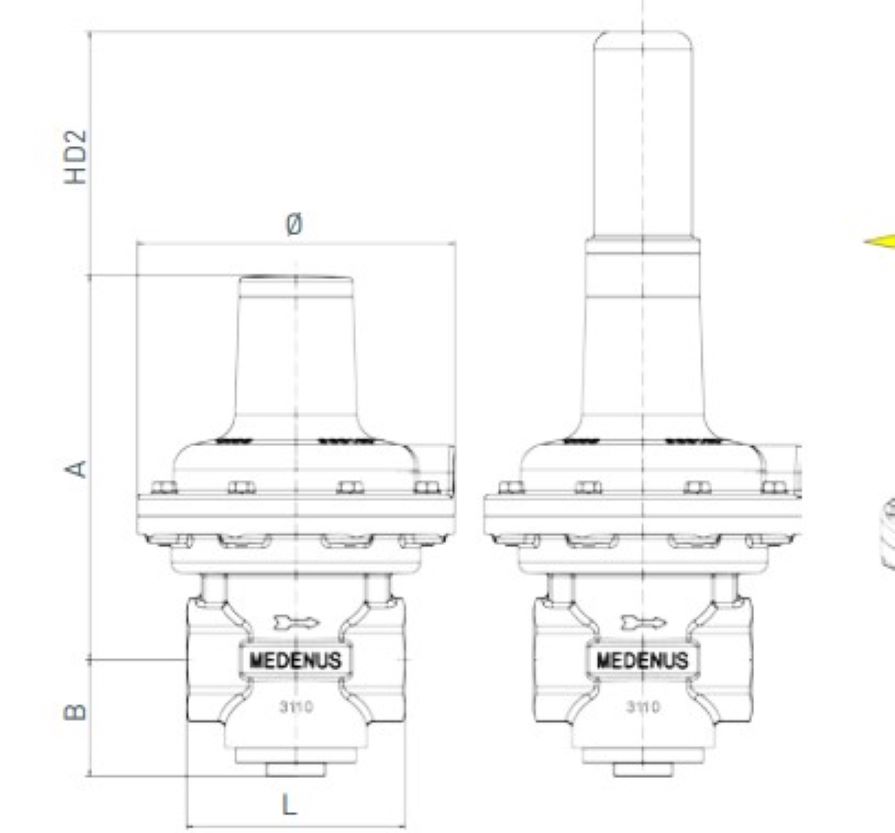

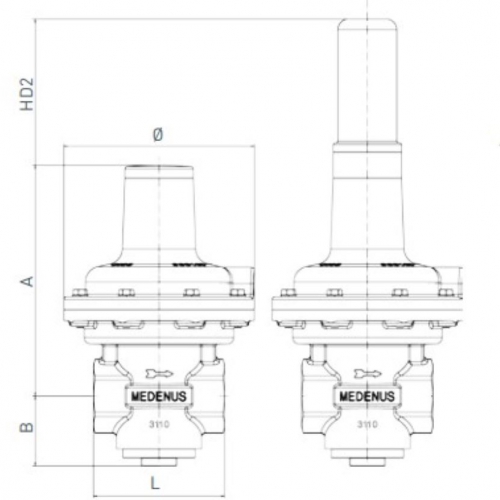

Example:

R50/Rp 1“ with HD2

Weight (GDR + HD2): 2.5kg + 0.4kg = 2.9kg

Dimensions (A + HD2): 173mm + 112mm = 285mm

>>>> Datasheet R50

3/ Model sản phẩm Medenus:

S 50 Safety Shut - Off Valve

R 100 Gas pressure regulator

R 100 UD Vacuum regulator

R 100 U rotary regulator

R 101 US pressure relief valve
