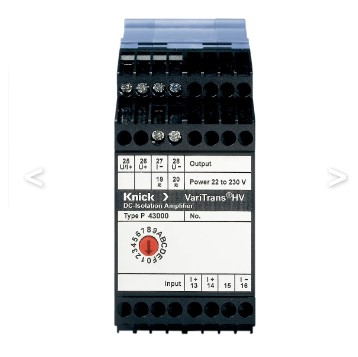

Bộ chuyển đổi điện áp cao VariTrans P 43000 Knick

Bộ chuyển đổi điện áp cao VariTrans P 43000 Knick

Đầu dò điện áp cao phổ quát. Dòng điện đầu vào lên tới Iin = 5 A.

1/ Mô tả VariTrans P 43000:

_ Đầu dò điện áp cao phổ quát

để chuyển đổi dòng điện đầu vào lên đến 5 A thành tín hiệu đầu ra ấn tượng ±20 mA, ±10 V hoặc 4 … 20 mA

_ Công nghệ TransShield mới

cho phép nhà ở mô-đun cực kỳ nhỏ gọn

_ Điện áp làm việc lên đến

3600V AC/DC

_ Bảo vệ chống điện giật

với khả năng cách ly bảo vệ lên tới 1800 V AC/DC theo EN 61140

_ Kiểm tra điện áp lên đến 15 kV AC

   + Đặc tính truyền dẫn tuyệt vời:

   + Lỗi tăng < 0,3%

   + Tần số cắt 5 kHz (bộ lọc thông thấp / tần số cắt thấp hơn theo yêu cầu)

   + Thời gian tăng khoảng T90. 110 µs

_ Tính linh hoạt to lớn được cung cấp bởi

   + Chuyển đổi hiệu chỉnh lên đến 16 phạm vi đầu vào/đầu ra (điện áp làm việc lên tới 2200 V)

   + Lên đến 16 phạm vi đo dành riêng cho khách hàng

   + Nguồn điện phạm vi rộng 20 V đến 253 V AC/DC

_ Chức năng đáng tin cậy

ngay cả khi nguồn điện không ổn định

_ Không có thiệt hại

trong trường hợp kết nối nguồn sai

_ Mô hình có thể chuyển đổi

giảm thiểu các biến thể thiết bị cần thiết và tiết kiệm chi phí lưu kho

_ Mạnh mẽ

nhờ đóng gói chân không

_ Ổn định về mặt cơ học

để vận hành trên tàu, phương tiện đường sắt và phương tiện trên bộ

_ Bảo hành 5 năm

2/ Đặc điểm VariTrans P 43000:

_ Bộ khuếch đại cách ly VariTrans P 43000 được thiết kế để đo trực tiếp dòng điện lên đến 5 A (DC). Chúng cách ly điện thế cao ở mạch đầu vào một cách đáng tin cậy.

_ Khoảng cách cách ly được thiết kế để chịu được điện áp cố định lên tới 3600 V AC/DC và điện áp chuyển tiếp nhanh lên tới 20 kV. Bảo vệ chống điện giật đạt được thông qua sự phân tách bảo vệ theo EN 61140 giữa đầu vào, đầu ra và nguồn điện.
